При строительстве нефтяных и газовых скважин необходимо постоянно контролировать характеристики бурового раствора. Попадание в него газа изменяет плотность и другие технологические параметры, а значительное газонасыщение способно отрицательно сказаться на работе циркуляционной системы. Для удаления газовой фазы применяется специальное оборудование — дегазаторы. Одним из промышленных решений является дегазатор Каскад-40 от производителя ООО ПКФ «КубаньБурМаш». Оборудование предназначено для включения в циркуляционные системы буровых установок.
Зачем необходима дегазация бурового раствора
Во время бурения газ из вскрываемых пластов может поступать в буровой раствор. Насыщенная газом рабочая среда требует обработки перед дальнейшей циркуляцией. Задача дегазатора заключается в выделении газовой фазы и восстановлении необходимых характеристик раствора.
«Каскад-40» относится к вакуумному типу оборудования. Газированный раствор поступает из резервуара циркуляционной системы в дегазационную камеру за счет создаваемого разрежения. Внутри камеры он распределяется пленочным потоком по рабочим элементам, что создает условия для выделения газа.
Как устроен «Каскад-40»

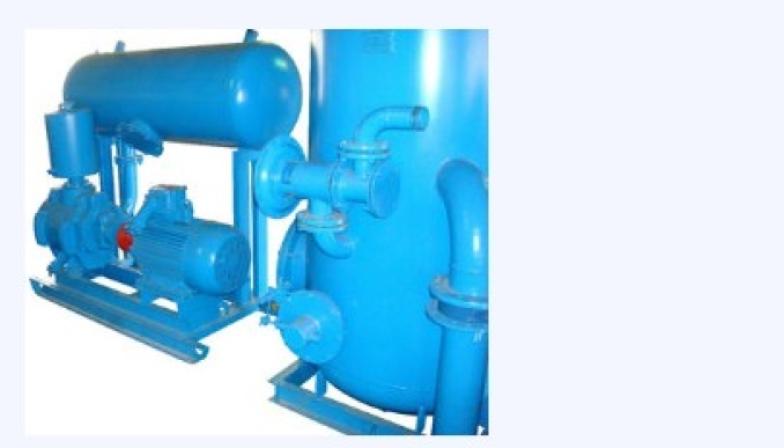

Конструктивно установка состоит из двух основных частей: камеры дегазации и отдельного блока вакуум-насоса. Они соединяются между собой гибкими рукавами. После обработки буровой раствор собирается в нижней части установки и выводится через систему разгрузки.
Важную роль в рабочем цикле выполняют клапан-разрядник, поплавковый регулятор, золотниковый механизм и сливной клапан. Производитель также выпускает запасные части для этих узлов и комплектующие для применяемых вакуумных насосов, что имеет практическое значение при последующем техническом обслуживании оборудования.
Основные технические характеристики
Пропускная способность «Каскад-40» по дегазированному буровому раствору составляет не менее 40 л/с, что соответствует примерно 140 м³/ч. Производительность по газу при атмосферном давлении и температуре +20 °C составляет не менее 10 л/с. Рабочее разрежение находится в диапазоне 0,06–0,09 МПа, а установленная мощность оборудования — до 30 кВт.
Габариты камеры дегазации «Каскад-40» составляют не более 2040 × 1290 × 2100 мм. Блок вакуум-насоса имеет размеры до 2100 × 1200 × 2000 мм. Таким образом, при проектировании циркуляционной системы необходимо заранее предусмотреть достаточное пространство не только для самой установки, но и для ее подключения и последующего обслуживания.
«Каскад-40» и «Каскад-40М»: в чем различие
Производитель предлагает несколько исполнений оборудования. В модификации «Каскад-40М», которая также обозначается как «Каскад-40.02», приемная камера расположена вертикально, а вместо системы пластин применяется специальная вставка, состоящая из набора конусов. При этом заявленная пропускная способность по дегазированному раствору для «Каскад-40» и «Каскад-40М» одинакова — не менее 40 л/с.
Есть и более компактное исполнение «Каскад-40М-02»: для него указана производительность 25 л/с и установленная мощность до 15 кВт. Поэтому конкретную модификацию следует выбирать исходя из требуемой производительности циркуляционной системы и условий размещения оборудования.
