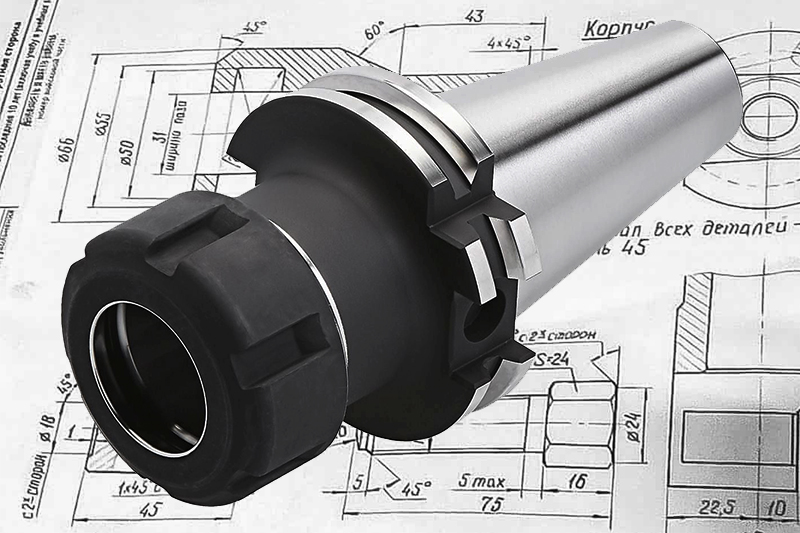

Цанговый патрон. Принцип работы, особенности и преимущества

Цанговые патроны применяются для центрирования и фиксации инструмента с цилиндрическим хвостовиком на металлообрабатывающих точильных, сверлильных, фрезерных и т.д. станках.

Принцип работы цангового патрона основан на обжатии хвостовика инструмента пружинной цангой. Цанга и ответная часть патрона имеют коническую форму. При закручивании гайки патрона, цанга перемещается вглубь патрона по конусной поверхности, и упруго деформируется, при этом внутренний диаметр отверстия цанги уменьшается, осуществляя зажим инструмента.

Каждая цанга рассчитана на определённый диапазон диаметров хвостовика, как правило, в пределах 1 мм. Биение конусной части патрона без цанги не превышает 0,003мм.

Патрон цанговый ER в разрезе.jpgЦанги обычного исполнения имеют биение в пределах 0,015 мм, и диапазон зажатия 1,0 мм.

Цанги прецизионного исполнения имеют биение в пределах 0,005 мм, и диапазон зажатия 0,5 мм.

Цанговые патроны получили повсеместное распространение благодаря невысокой цене патрона и цанг, высокому усилию зажатия, приемлемому биению.

К недостаткам цангового патрона можно отнести необходимость в специальном ключе для гайки ER, и необходимость зажима инструмента с использованием монтажного приспособления, т.к. усилие зажима гайки большое и руками патрон не удержать. Биение патрона в сборе с цангой превышает биение гидропластовых патронов и термопатронов.

На сайте «АВТОграф Инструментальные Решения» представлена широкая линейка цанговых патронов стандартов ER, KPS, OZ. Подобрать и купить цанговый патрон необходимого типа и размера можно в интернет-каталоге Автограф инструментальные решения.
