Справочник по стальному прокату

Справочник предназначен для широкого круга специалистов, работающих на рынке металлопроката: снабженцев, менеджеров металлоторгующих фирм, кладовщиков и экспедиторов, для инженерно-технического состава, работников различных предприятий, специализирующихся на металлопродукции, а также для тех, кто, не имея специального образования в данной области, хочет изучить или систематизировать свои знания по данному вопросу – для студентов и начинающих специалистов. В справочнике приведена подробная классификация существующих видов металлопроката, основанная на самых свежих данных из действующих стандартов.

Материал справочника прошел тщательную проверку или был взят из источников, которые расцениваются автором как надежные. Однако данный справочник не является официальным изданием. Он не может использоваться в тех случаях, когда требуется использовать информацию государственных стандартов, и на справочник нельзя ссылаться как на стандарт или другой нормативный документ. Автор не несет ответственности за любые действия, связанные с использованием информации из настоящего справочника.

Трубы

Расчетные формулы

вернуться к содержанию

Рис. 1. Геометрические параметры сечения трубы. D_н — наружный диаметр трубы, S — толщина стенки трубы

Масса одного метра трубы определяется по формуле:

М_т = 0,02466·S·(D_н-S),

где D_н — наружный диаметр трубы в мм, S — толщина трубы в мм.

Плотность стали принята равной 7850 кг/м³.

Бесшовные круглые трубы

Общая информация

В данном разделе содержится информация по следующим видам сортамента трубной продукции:

горячедеформированные бесшовные стальные трубы общего применения;
холоднодеформированные и теплодеформированные бесшовные стальные трубы общего применения;
горяче– и холоднодеформированные трубы повышенной точности или специализированного применения.

Условные обозначения

вернуться к содержанию

Труба с наружным диаметром 70 мм, толщиной стенки 3,5 мм, длиной, кратной 1250 мм, обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731–74

Труба	70×3,5×1250 кр ГОСТ 8732-78
	Б 10 ГОСТ 8731-74

Труба с наружным диаметром 70 мм, толщиной стенки 3,5 мм, длиной 6000 мм (мерная длина), повышенной точности изготовления, из стали марки 40Х, изготовляется по группе В ГОСТ 8731–74

Труба	70×3,5×6000 П ГОСТ 8732-78
	Б 40Х ГОСТ 8731-74

То же, немерной длины, изготовляются по группе Д ГОСТ 8731–74

Труба	70×3,5 П ГОСТ 8732-78
	Д ГОСТ 8731-74

Труба с наружным диаметром 219 мм, толщиной стенки 10 мм, немерной длины обычной точности изготовления, из стали марки Ст4сп, категория стали 1, изготовляется по группе Б ГОСТ 8731–74 из слитка

Труба	219×10 ГОСТ 8732-78
	Б Ст4сп ГОСТ 8731-74

Труба с внутренним диаметром 70 мм, толщиной стенки 3,5 мм, длиной 6000 мм (мерная длина) обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731–74

Труба	вн. 70×3,5×6000 ГОСТ 8732-78
	Б 10 ГОСТ 8731-74

Труба с наружным диаметром 95 мм, внутренним диаметром 76 мм, допускаемой разностенностью немерной длины, обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731–74

Труба	95× вн. 76 ГОСТ 8732-78
	Б 10 ГОСТ 8731-74

Труба с наружным диаметром 70 мм, толщиной стенки 2,0 мм, длиной, кратной 1250 мм, из стали марки 20, с поставкой по химическому составу (по группе Б) ГОСТ 8733–74

Труба	70×2×1250 кр ГОСТ 8734-75
	б 20 ГОСТ 8733-74

То же, длиной 6000 мм (мерная длина), из стали марки 20, с поставкой по механическим свойствам и химическому составу (по группе В) ГОСТ 8733–74

Труба	70×2×6000 ГОСТ 8734-75
	В 20 ГОСТ 8733-74

То же, с комбинированными предельными отклонениями (по диаметру повышенной точности по ГОСТ 9567–75, по толщине стенки обычной точности)

Труба	70 п ×2×6000 ГОСТ 8734-75
	В 20 ГОСТ 8733-74

То же, немерной длины, с поставкой без нормирования механических свойств и химического состава, но с указанием величины гидравлического давления (по группе Д) ГОСТ 8733–74

Труба	70×2 ГОСТ 8734-75
	Д ГОСТ 8733-74

То же, из стали марки 10, с поставкой по механическим свойствам, контролируемым на термически обработанных образцах, и по химическому составу (по группе Г) ГОСТ 8733–74

Труба	70×2 ГОСТ 8734-75
	Г 10 ГОСТ 8733-74

Труба с внутренним диаметром 70 мм и толщиной стенки 2,5 мм немерной длины, из стали марки 40Х, поставкой по группе В по ГОСТ 8733–74

Труба	D_вн 70×2,5 ГОСТ 8734-75
	В 40Х ГОСТ 8733-74

Труба наружным диаметром 56 мм, с толщиной стенки 2,0 мм, длиной, кратной 1250 мм, обычной точности изготовления, из стали марки 30ХГСА, группы А

Труба А-56×2×1250 кр.-30ХГСА ГОСТ 21729-76

То же, повышенной точности изготовления по наружному диаметру, мерной длины 6000 мм

Труба А-56п×2×6000-30ХГСА ГОСТ 21729-76

То же, внутренним диаметром 30 мм, с толщиной стенки 3,0 мм, группы Б, обычной точности изготовления, немерной длины, из стали марки 30ХГСА вакуумно-дугового переплава

Труба Б-вн 30×3-30ХГСА-ВД ГОСТ 21729-76

Труба горячекатаная немерной длины, с наружным диаметром 60 мм повышенной точности, с толщиной стенки 4 мм обычной точности, из стали марки 20, с поставкой по химическому составу и механическим свойствам по ГОСТ 8731–74, группа В

Труба	60 п ×4×6000 ГОСТ 9567-75
	В 20 ГОСТ 8731-74

То же, холоднодеформированная с наружным диаметром 8 мм повышенной точности, с толщиной стенки 0,3 мм обычной точности, немерной длины, из стали марки 20, с поставкой по химическому составу и механическим свойствам по ГОСТ 8733–74, група В

Труба	8 п ×0,3 ГОСТ 9567-75
	В 20 ГОСТ 8731-74

То же, длиной, кратной 1250 мм, повышенной точности по диаметру и толщине стенки, из стали марки 10, с поставкой по химическому составу по ГОСТ 8733–74, группа Б

Труба	8 п ×0,3 п×1250 кр ГОСТ 9567-75
	Б 10 ГОСТ 8731-74

То же, длиной 4000 мм (мерной длины), повышенной точности по толщине стенки, из стали марки 40Х, с поставкой по меха-ническим свойствам, определенным на термообработанных образцах, и по химическому составу по ГОСТ 8733–74, группа Г

Труба	8×0,3 п ×4000 ГОСТ 9567-75
	Г 40Х ГОСТ 8731-74

То же, немерной длины, повышенной точности по диаметру и толщине стенки, без нормирования механических свойств и химического состава, но с нормированием гидравлического давления по ГОСТ 8733–74, группа Д

Труба	8 п ×0,3 п ГОСТ 9567-75
	Д ГОСТ 8731-74

То же, холоднодеформированная с внутренним диаметром 18 мм обычной точности, с толщиной стенки 1 мм повышенной точности, из стали марки 20, с поставкой по химическому составу по ГОСТ 8733–74, группа Б

Труба	вн 18×1 п ГОСТ 9567-75
	Б 20 ГОСТ 8731-74

вернуться к содержанию

Горячедеформированные бесшовные стальные трубы общего применения

ГОСТ 8731–74. Настоящий стандарт распространяется на горячедеформированные бесшовные трубы из углеродистой, легированной стали.

Размеры труб и предельные отклонения должны соответствовать приведенным в ГОСТ 8732 и ГОСТ 9567.

ГОСТ 8732–78. Настоящий стандарт распространяется на горячедеформированные бесшовные стальные трубы общего применения, изготовляемые по наружному диаметру, толщине стенки и длине.

Технические требования регламентируются ГОСТ 8731.

По длине трубы должны изготовляться:

немерной длины — в пределах от 4 до 12,5 м;
мерной длины — в пределах немерной.

Предельные отклонения по длине труб мерной длины и длины, кратной мерной, не должны превышать:

+10/-0 мм — при длине до 6 м;
+15/-0 мм — при длине свыше 6 м или с наружным диаметром более 152 мм;
±500 мм — для приблизительной длины.

Горяче– и холоднодеформированные трубы повышенной точности или специализированного применения

ГОСТ 9567–75. Настоящий стандарт распространяется на сортамент стальных труб повышенной точности изготовления после холодного передела и после горячей прокатки.

В зависимости от соотношения наружного диаметра D_н и толщины стенки S холоднодеформированные трубы изготавливаются:

особо тонкостенными — при D_н/S более 40 и диаметром 20 мм и менее со стенкой 0,5 мм и менее;
тонкостенными — при D_н/S от 12,5 до 40 вкл. и диаметром 20 мм и менее со стенкой 1,5 мм;
толстостенными — при D_н/S от 6 до 12,5;
особо толстостенными — при D_н/S менее 6.

В таблице 1 приведена классификация труб по длине и допуски на длину.

Таблица 1. Классификация труб по длине и допуски на длину

Класс	Горячекатаные		Холоднокатаные, холоднотянутые
Класс	Длина	Допуски	Длина	Допуски
Немерной длины	4–12 м	—	1–11,5 м	—
Мерной длины	4-8 м. Трубы длинной более 8 м изготавливаются по соглашению изготовителя с потребителем	+15/-0 мм	4,5–9 м	+10/-0 мм
Длины, кратной мерной	< 8 м с припуском на каждый рез 5 мм. По требованию потребителя может устанавливаться другой припуск	+15/-0 мм	< 9 м с припуском на каждый рез 5 мм; по требованию потребителя может устанавливаться другой припуск	+10/-0 мм
Иное	—	—	По соглашению изготовителя с потребителем допускается изготовление труб длиной более 11,5 м	—

вернуться к содержанию

Холоднодеформированные и теплодеформированные бесшовные стальные трубы общего применения

ГОСТ 8734–75. Настоящий стандарт распространяется на сортамент бесшовных стальных холоднодеформированных труб.

Наружный диаметр, толщина стенки и теоретическая масса труб должны соответствовать указанным в ГОСТ 8732. Технические требования к ним определяются ГОСТ 8733.

Классификация труб по D<sub>н</sub>/S в зависимости от D<sub>н</sub> и S

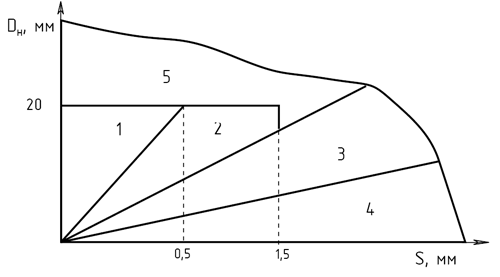

Рис. 1. Классификация труб по D_н/S в зависимости от D_н и S

В зависимости от отношения наружного диаметра к толщине стенки D_н/S трубы подразделяются на (см. диаграмму на рис. 1):

особотонкостенные при Dн/S > 40 и трубы диаметром 20 мм и менее со стенкой 0,5 мм и менее (область 1 диаграммы);
тонкостенные при Dн/S от 12,5 до 40 и трубы диаметром 20 мм и менее со стенкой 1,5 мм (область 2 диаграмы);
толстостенные при Dн/S от 6 до 12,5 (область 3 диаграммы);
особотолстостенные при Dн/S менее 6 (область 4 диаграммы);
все остальные (область 5 диаграммы).

Допуски на длину труб приведены в таблице 1.

Таблица 1. Допуски на длину труб

Класс	Длина	Предельные отклонения
Немерной длины	4–11,5 м	—
Мерной длины	от 4,5 до 9 м с предельными отклонениями по длине +10 мм; по заказу внешнеторговых организаций трубы изготовляют от 4 до 9 м	+10/-0 мм
Длины, кратной мерной	от 1,5 до 9 м с припуском на каждый рез по 5 мм (если другой припуск не оговорен в заказе)	предельные отклонения на общую длину не более оговоренных для труб мерной длины

ГОСТ 8733–74. Настоящий стандарт распространяется на холоднодеформированные и теплодеформированные бесшовные трубы общего применения из углеродистой и легированной стали. Размеры труб и предельные отклонения по ним должны соответствовать указанным в ГОСТ 8734 и ГОСТ 9567.

ГОСТ 21729–76. Настоящий стандарт распространяется на бесшовные холоднотянутые холоднокатаные, и теплокатаные трубы из углеродистых и легированных сталей.

Показатели технического уровня, установленные настоящим стандартом, предусмотрены для высшей категории качества.

сортамент. Размеры, кривизна и предельные отклонения труб должны соответствовать требованиям ГОСТ 8734 и ГОСТ 9567. По требованию потребителя трубы изготовляются с односторонними предельными отклонениями. Величина односторонних предельных отклонений не должна превышать суммы отклонений по ГОСТ 8734 и ГОСТ 9567.

В зависимости от требований к качеству поверхности трубы подразделяются на группы А и Б.

К группе А относятся трубы по ГОСТ 8734 и ГОСТ 9567 с размерами, указанными в таблице 2. К группе Б относятся трубы остальных размеров в сортаменте указанных стандартов.

Таблица 2. Сортамент группы А

Наружный диаметрD_н, мм	Толщина стенкиS, мм
4,0 ≤ D_н, ≤ 22,0	0,4 ≤ S ≤ 2,2
23,0 ≤ D_н, ≤ 56,0	0,4 ≤ S ≤ 3,5
57,0 ≤ D_н, ≤ 76,0	1,0 ≤ S ≤ 3,5
80,0 ≤ D_н, ≤ 130,0	1,2 ≤ S ≤ 3,5
140,0 ≤ D_н, ≤ 250,0	1,6 ≤ S ≤ 3,5

вернуться наверх

Трубы профильные

Содержание

1. Общая информация
2. Условные обозначения

Общая информация

В данном разделе содержится информация по следующим видам трубной продукции:

бесшовные горячедеформированные и холоднодеформированные, электросварные и электросварные холоднодеформированные квадратные стальные трубы;
бесшовные горячекатаные, холоднотянутые и электросварные прямоугольные стальные трубы;
бесшовные и электросварные холоднотянутые овальные стальные трубы;
бесшовные и электросварные холоднотянутые плоскоовальные стальные трубы.

Условные обозначения

вернуться к содержанию

Трубы наружным размером 40 мм, толщиной стенки 3 мм, длиной, кратной 1250 мм, из стали марки 10, группы В ГОСТ 13663–86

Труба	40x40x3x1250кр ГОСТ8639-82
	В 10 ГОСТ 13663-86

То же, мерной длиной 6000 мм

Труба	40x40xЗx6000м ГОСТ8639-82
	В 10 ГОСТ 13663-86

То же, немерной длины

Труба	40x 40x 3 ГОСТ 8639-82
	В 10 ГОСТ 13663-86

Трубы наружными размерами А = 40 мм, В = 25 мм с толщиной стенки 3 мм, длиной, кратной 1250 мм, из стали марки 10, группы В ГОСТ 13663

Труба	40 х 25 х 3 х 1250 кр ГОСТ 8645-68
	В 10 ГОСТ 13663-86

То же, мерной длиной 6000 мм

Труба	40 х 25 х 3 х 6000 ГОСТ 8645-68
	В 10 ГОСТ 13663-86

То же, немерной длины

Труба	40 х 25 х 3 ГОСТ 8645-68
	В 10 ГОСТ 13663-86

Труба наружными размерами А = 16 мм, B = 8 мм, толщиной стенки S = 1,2 мм, длиной кратной 1500 мм, из стали марки 10, группы В ГОСТ 13663–86

Труба	16x8x1,2х 1500 кр ГОСТ 8642-68
	В 10 ГОСТ 13663-86

То же, мерной длиной 6000 мм

Труба	16x8x1,2x6000 ГОСТ 8642-68
	В 10 ГОСТ 13663-86

То же, немерной длины

Труба	16x8x1,2 ГОСТ 8642-68
	В 10 ГОСТ 13663-86

Труба наружными размерами А — 50 мм, В — 25 мм, толщиной стенки S = 1,5 мм, длиной кратной 1500 мм, из стали марки 10, группа В ГОСТ 13663

Труба	50х25х1,5X1500 кр ГОСТ 8644-68
	В 10 ГОСТ 13663-86

То же, мерной длиной 6000 мм

Труба	50х25х1,5х6000 ГОСТ 8644-68
	В 10 ГОСТ 13663-86

То же, немерной длины

Труба	50х25х1,5 ГОСТ 8644-68
	В 10 ГОСТ 13663-86

вернуться к содержанию

Квадратные стальные трубы по ГОСТ 8639–82

ГОСТ 8639–82 распространяется на стальные бесшовные горячедеформированные и холоднодеформированные, электросварные и электросварные холоднодеформированные квадратные трубы.

Форма и размеры квадратных труб должны соответствовать указанным на рис. 1 и в таблице 1.

Рис. 1. Форма и размеры квадратных труб

Таблица 1. Форма и размеры квадратных труб

Наружный размер, А, мм	Толщина стенки, S, мм	Площадь сечения, см²	Масса 1 м, кг
10	1	0,343	0,269
15	1	0,543	0,426
15	1,5	0,771	0,605
20	1	0,743	0,583
	1,5	1,071	0,841
	2	1,37	1,075
25	1	0,943	0,74
	1,5	1,37	1,07
	2	1,77	1,39
25	2,5	2,14	1,68
25	3	2,48	1,95
30	2	2,17	1,7
	2,5	2,64	2,07
	3	3,08	2,42
	3,5	3,5	2,75
	4	3,88	3,04
35	2	2,57	2,02
	2,5	3,14	2,46
	3	3,68	2,89
	3,5	4,2	3,3
	4	4,68	3,67
	5	5,57	4,37
40	2	2,97	2,33
	2,5	3,64	2,85
	3	4,28	3,36
	3,5	4,9	3,85
	4	5,48	4,3
	5	6,57	5,16
	6	7,54	5,92
42	3	4,52	3,55
	3,5	5,18	4,07
	4	5,8	4,56
	5	6,97	5,47
	6	8,02	6,3
45	3	4,88	3,83
	3,5	5,6	4,4
	4	6,28	4,93
	5	7,57	5,94
	6	8,74	6,86
45	7	9,8	7,69
45	8	10,74	8,43
50	3	5,48	4,31
	3,5	6,3	4,94
	4	7,08	5,56
	5	8,57	6,73
	6	9,94	7,8
	7	11,2	8,79
	8	12,34	9,69
60	3,5	7,7	6,04
	4	8,68	6,82
	5	10,57	8,3
	6	12,34	9,69
	7	14	11
	8	15,54	12,2
70	4	10,28	8,07
	5	12,57	9,87
	6	14,74	11,57
70	7	16,8	13,19
70	8	18,74	14,71
80	4	11,88	9,33
	5	14,57	11,44
	6	17,14	13,46
	7;о	19,6	15,38
	8	21,94	17,22
90	5	16,57	13
	6	19,54	15,34
	7	22,4	17,58
	8	25,14	19,73
100	6	21,94	17,22
	7	25,2	19,78
	8	28,34	22,25
	9	31,37	24,62
110	6	24,34	19,11
	7	28	21,98
	8	31,54	24,76
	9	34,97	27,45
120	6	26,74	20,99
	7	30,8	24,18
	8	34,74	27.27
	9	38,57	30.28
140	6	31,54	24,76
	7	36,4	28,57
	8	41,14	32,29
	9	45,77	35,93
150	7	39,2	30,77
	8	44,34	34,81
	9	49,37	38,75
	10	54,28	42,61
180	8	53,94	42,34
	9	60,17	47,23
	10	66,28	52,03
	12	78,17	61,36
	14	89,59	70,33
Трубы специальных размеров
32	4	4,2	3,3
36	4	4,84	3,8
40	2	2,97	2,33
65	6	13,54	10,63

Примечание к таблице 1. Масса вычислена при плотности стали 7850 кг/м³. Cтатические характеристики труб рассчитаны для R = 1,55·S.

Трубы наружными размерами от 10 до 120 мм с толщиной стенки от 1,0 до 8,0 мм изготовляют холоднодеформированными, трубы наружными размерами от 60 до 180 мм с толщиной стенки от 4,0 до 14,0 мм изготовляют горячедеформированными, трубы наружными размерами от 10 до 100 мм с толщиной стенки от 1,0 до 5,0 мм изготовляют электросварными.

Радиус закругления R должен быть не более 2·S. По согласованию изготовителя с потребителем радиус закругления должен быть не более 1,5·S, для электросварных труб размером 60?60?4 мм — не более 3·S.

Трубы изготовляют:

немерной длины:
- бесшовные горячедеформированные — от 4 до 12,5 м;
- бесшовные холоднодеформированные и электросварные — от 1,5 до 9 м;
мерной длины:
- бесшовные горячедеформированные — от 4 до 12,5 м;
- бесшовные холоднодеформированные — от 4,5 до 11 м;
- электросварные — от 5 до 9 м.

вернуться наверх

Овальные стальные трубы по ГОСТ 8642–68

ГОСТ 8642–68 распространяется на стальные бесшовные и электросварные холоднотянутые овальные трубы.

Форма и размеры труб должны соответствовать указанным на рис. 1 и в таблице 1.

Длина труб и предельные отклонения по форме и размерам должны соответствовать ГОСТ 8639.

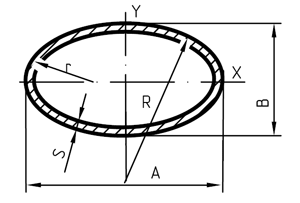

Рис. 1. Размеры овальных труб

Таблица 1. Сортамент овальных труб, мм

А	В	S	R	г	Площадьcечения, см²	Масса 1 м,кг
6	3	0,5	5,42	1,03	0,0653	0,0513
7	3	0,5	7,37	0,98	0,0747	0,0587
8	4	0,5	7,23	1,45	0,0898	0,0705
		0,8			0,136	0,107
		1			0,164	0,129
		1,2			0,189	0,148
9	3	0,5	12,24	0,92	0,0939	0,0737
9	3	0,8	12,24	0,92	0,143	0,112
10	5	0,5	9,04	1,73	0,114	0,0897
		0,8			0,175	0,136
		1			0,213	0,167
		1,2			0,248	0,194
	7	0,5	6,62	2,8	0,127	0,0997
		0,8			0,196	0,154
		1			0,238	0,187
		1,2			0,278	0,219
12	4	0,5	16,32	1,22	0,128	0,1
12	4	0,8	16,32	1,22	0,196	0,154
12	4	1	16,32	1,22	0,24	0,188
12	4	1,2	16,32	1,22	0,28	0,22
12	6	0,5	10,85	2,07	0,139	0,109
		0,8			0,214	0,168
		1			0,261	0,205
		1,2			0,306	0,24
14	7	0,5	12,66	2,42	0,163	0,128
		0,8			0,253	0,199
		1			0,31	0,244
		1,2			0,365	0,286
16	8	0,5	14,47	2,8	0,187	0,147
		0,8			0,292	0,23
		1			0,359	0,282
		1,2			0,424	0,333
	10	0,5	11,73	3,79	0,2	0,157
		0,8			0,312	0,245
		1			0,384	0,301
16	10	1,2	11,73	3,76	0,453	0,355
	12	0,5	10	5	0,213	0,168
		0,8			0,334	0,262
		1			0,411	0,323
		1,2			0,486	0,382
18	6	0,5	24,48	1,84	0,196	0,153
		0,8			0,305	0,24
		1			0,375	0,295
		1,2			0,443	0,348
18	8	0,5	18,28	2,65	0,206	0,161
		0,8			0,322	0,253
		1			0,396	0,311
		1,2			0,468	0,368
18	10	0,5	14,71	3,6	0,218	0,171
		0,8			0,341	0,268
		1			0,42	0,33
		1,2			0,496	0,39
20	10	0,5	18,09	3,45	0,236	0,185
		0,8			0,37	0,291
		1			0,457	0,359
		1,2			0,541	0,424
	11	0,5	16,5	3,94	0,242	0,19
		0,8			0,38	0,298
		1			0,469	0,368
		1,2			0,555	0,436
	12	0,8	15,22	4,47	0,39	0,306
		1			0,481	0,378
		1,2			0,57	0,448
		1,5			0,699	0,549
20	14	0,8	13,25	5,61	0,411	0,323
		1			0,508	0,399
		1,2			0,602	0,473
		1,5			0,738	0,58
22	14	0,8	15,86	5,36	0,439	0,345
		1			0,543	0,426
		1,2			0,644	0,506
		1,5			0,791	0,621
25	8	0,8	35,47	2,43	0,429	0,337
		1			0,53	0,416
		1,2			0,629	0,494
		1,5			0,772	0,606
25	10	0,8	28,22	3,21	0,445	0,35
		1			0,551	0,433
		1,2			0,653	0,513
		1,5			0,802	0,63
	12	0,8	23,53	4,08	0,464	0,354
		1			0,573	0,45
		1,2			0,68	0,534
		1,5			0,836	0,656
	16	0,8	17,93	6,14	0,503	0,395
		1			0,623	0,489
		1,2			0,74	0,581
		1,5			0,911	0,715
28	12	0,8	29,48	3,93	0,508	0,399
		1			0,623	0,494
		1,2			0,748	0,587
		1,5			0,92	0,723
30	10	0,8	40,81	3,06	0,522	0,41
		1			0,647	0,507
		1,2			0,768	0,603
		1,5			0,947	0,743
	12	0,8	33,86	3,85	0,539	0,423
		1			0,667	0,524
		1,2			0,793	0,623
		1,5			0,973	0,767
30	16	0,8	25,5	5,66	0,576	0,452
		1			0,714	0,56
		1,2			0,848	0,666
		1,5			1,05	0,821
30	20	0,8	20,75	7,82	0,617	0,484
		1			0,765	0,6
		1,2			0,91	0,714
		1,5			1,12	0,882
32	18	0,8	25,86	6,51	0,624	0,49
		1			0,774	0,607
		1,2			0,921	0,723
		1,5			1,14	0,893
		2			1,48	1,16
34	16	0,8	32,63	5,41	0,634	0,498
		1			0,787	0,618
		1,2			0,937	0,736
		1,5			1,16	0,908
		2			1,51	1,19
36	12	0,8	48,97	3,67	0,631	0,495
		1			0,782	0,614
		1,2			0,931	0,731
36	12	1,5	48,97	3,67	1,15	0,903
	16	0,8	36,56	5,31	0,664	0,522
		1			0,825	0,647
		1,2			0,982	0,771
		1,5			1,21	0,953
36	20	0,8	29,43	7,2	0,703	0,552
		1			0,872	0,685
		1,2			1,04	0,815
		1,5			1,28	1
		2			1,68	1,32
38	25	1	26,6	9,72	0,972	0,763
		1,2			1,16	0,91
		1,5			1,43	1,13
		2			1,88	1,48
40	20	1	36,18	6,91	0,945	0,742
		1,2			1,13	0,885
		1,5			1,39	1,09
		2			1,83	1,48
42	32	1	25,9	13,4	1,14	0,893
		1,2			1,36	1,07
		1,5			1,68	1,32
		2			2,21	1,74
45	18	1	50,19	5,78	1,02	0,798
		1,2			1,21	0,952
		1,5			1,6	1,18
		2			1,97	1,55
	20	1	45,7	6,63	1,04	0,815
		1,2			1,24	0,973
		1,5			1,53	1,2
45	20	2	45,7	6,63	2,01	1,58
45	22	1	41,6	7,54	1,06	0,833
		1,2			1,27	0,994
		1,5			1,57	1,23
		2			2,06	1,61
	25	1	36,79	9	1,1	0,862
		1,2			1,31	1,03
		1,5			1,62	1,27
		2			2,13	1,67
45	28	1	33,12	10,06	1,14	0,892
		1,2			1,35	1,06
		1,5			1,68	1,32
		2			2,21	1,73
50	25	1	45,22	8,64	1,19	0,934
		1,2			1,42	1,11
		1,5			1,76	1,38
		2			2,32	1,82
	28	1	40,57	10,11	1,23	0,962
		1,2			1,46	1,14
		1,5			1,81	1,42
		2			2,38	1,87
	32	1	35,87	12,27	1,27	1
		1,2			1,52	1,19
		1,5			1,89	1,48
		2			2,49	1,95
	36	1	32,35	14,66	1,33	1,04
		1,2			1,59	1,24
		1,5			1,97	1,54
		2			2,60	2,64
52	16	1	76,85	4,81	1,13	0,887
		1,2			1,35	1,05
		1,5			1,67	1,31
		2			2,19	1,72
	20	1	61,08	6,35	1,17	0,91
		1,2			1,39	1,09
		1,5			1,73	1,86
		2			2,28	1,78
52	25	1	48,86	8,51	1,22	0,963
		1,2			1,46	1,15
		1,5			1,81	1,42
		2			2,39	1,87
55	25	1	54,62	8,35	1,28	1
		1,2			1,53	1,2
		1,5			1,9	1,49
		2			2,5	1,96
	32	1,2	43,06	11,75	1,63	1,28
		1,5			2,02	1,59
		2			2,67	2,09
		2,5			3,29	2,59
	40	1,2	35,28	16,38	1,76	1,38
		1,5			2,15	1,71
		2			2,88	2,26
		2,5			3,56	2,79
60	20	1	81,62	6,12	1,32	1,03
		1,2			1,58	1,24
		1,5			1,96	1,54
		2			2,58	2,03
60	20	2,5	81,62	6,12	3,19	2,5
	25	1	65	8,12	1,37	1,08
		1,2			1,64	1,29
		1,5			2,04	1,60
		2			2,69	2,11
		2,5			3,32	2,61
	32	1	51	11,33	1,45	1,14
	32	1,2	51	11,33	1,74	1,36
60	32	1,5	51	11,33	2,16	1,69
		2			2,85	2,23
		2,5			3,52	2,76
63	32	1	56,12	11,12	1,51	1,18
		1,2			1,8	1,41
		1,5			2,24	1,76
		2			2,96	2,32
		2,5			3,66	2,87
65	36	1	53,3	12,94	1,59	1,25
		1,2			1,91	1,49
		1,5			2,37	1,86
		2			3,13	2,46
		2,5			3,87	3,04
70	36	1,5	61,61	12,53	2,51	1,97
70	36	2	61,61	12,53	3,31	2,6
70	36	2,5	61,61	12,53	4,1	3,22
75	40	1,5	63,75	14,66	2,72	2,13
		2			3,59	2,82
		2,5			4,45	3,49
80	40	1,5	72,36	13,81	2,86	2,24
		2			3,78	2,96
		2,5			4,68	3,68
85	40	1,5	81,57	13,52	2,99	2,35
		2			3,96	3,11
		2,5			4,92	3,86
	50	1,5	65,88	18,45	3,18	2,49
		2			4,21	3,3
		2,5			5,22	4,1
90	32	1,5	114,56	9,95	3,01	2,36
		2			3,98	3,12
		2,5			4,94	3,87
Трубы специальных размеров
17	6,6	1	19,78	2,1	0,362	0,284
72	22	1,5	107,18	6,6	2,34	1,83
72	22	1,7	107,18	6,6	2,64	2,07

Примечание. Масса труб вычислена при плотности стали 7850 кг/м³.

вернуться наверх

Плоскоовальные стальные трубы по ГОСТ 8644–68

ГОСТ 8644–68 распространяется на стальные бесшовные и электросварные холоднотянутые плоскоовальные трубы.

Форма и размеры труб должны соответствовать: тип А — рис. 1 и таблица 1; тип Б — рис. 2 и таблице 2; тип В — рис. 3 и таблице 3.

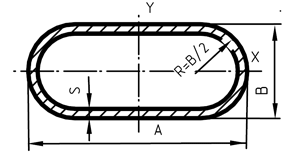

Рис. 1. Размеры плоскоовальных труб, тип А

Таблица 1. Сортамент плоскоовальных труб, тип А

А	В	S	Площадьсечения, см²	Масса 1 м,кг
6	3	0,8	0,103	0,0811
7	3	0,8	0,119	0,0936
8	4	0,8	0,144	0,113
8	4	1	0,174	0,137
9	3	0,8	0,151	0,119
9	3	1	0,183	0,144
10	5	0,8	0,186	0,146
10	5	1	0,226	0,177
11	5	0,8	0,202	0,158
11	5	1	0,246	0,193
12	4	0,8	0,208	0,164
	4	1	0,254	0,2
	6	0,8	0,227	0,178
	6	1	0,277	0,217
14	7	0,8	0,268	0,21
		1	0,328	0,258
		1,5	0,469	0,368
16	8	0,8	0,309	0,243
		1	0,38	0,298
		1,5	0,546	0,429
18	6	0,8	0,323	0,253
		1	0,397	0,312
		1,5	0,572	0,449
		1,8	0,67	0,526
		2	0,731	0,574
	8	1	0,42	0,33
		1,5	0,606	0,476
		1,8	0,711	0,558
		2	0,777	0,61
20	10	1	0,483	0,379
20	10	1,5	0,701	0,55
20	10	1,8	0,824	0,647
20	10	2	0,903	0,709
22	6	1	0,477	0,375
		1,5	0,692	0,543
		1,8	0,814	0,639
		2	0,891	0,7
25	18	1	0,674	0,529
		1,5	0,988	0,775
		1,8	1,168	0,917
		2	1,285	1,009
28	8	1	0,62	0,487
		1,5	0,906	0,711
		1,8	1,071	0,84
		2	1,177	0,924
28	10	1	0,643	0,505
		1,5	0,941	0,738
		1,8	1,112	0,873
		2	1,223	0,95
	12	1	0,666	0,522
		1,5	6,975	0,765
		1,8	1,153	0,905
		2	1,268	0,995
32	10	1	0,723	0,567
		1,5	1,061	0,833
		2	1,383	1,085
	12	1	0,746	0,585
		1,5	1,095	0,859
		2	1,428	1,121
	16	1	0,791	0,621
		1,5	1,163	0,913
		2	1,52	1,193
36	12	1	0,826	0,648
32	12	1,5	1,215	0,954
32	12	2	1,588	1,247
40	20	1	0,997	0,783
		1,5	1,47	1,16
		2	1,93	1,52
45	16	1	1,05	0,825
		1,5	1,55	1,22
		2	2,04	1,6
50	25	1	1,254	0,984
		1,5	1,86	1,46
		2	2,45	1,92
55	16	1	1,25	0,982
		1,5	1,85	1,45
		2	2,44	1,92
60	20	1	1,4	1,1
		1,5	2,07	1,63
		2	2,73	2,14
	25	1	1,45	1,14
		1,5	2,16	1,69
		2	2,85	2,23
	32	1	1,53	1,2
		1,5	2,28	1,79
		2	3,005	2,36
65	32	1	1,63	1,28
		1,5	2,43	1,91
		2	3,2	2,52
70	36	1	1,78	1,4
		1,5	2,65	2,08
		2	3,5	2,74
75	25	1,5	2,61	2,05
72	25	2	3,45	2,7
72	25	2,5	4,27	3,35
80	40	1,5	3,01	2,37
		2	3,99	3,13
		2,5	4,95	3,88
85	28	1,5	2,96	2,32
		2	3,91	3,07
		2,5	4,85	3,81
90	32	1,5	3,18	2,49
		2	4,2	3,3
		2,5	5,22	4,1
Трубы специальных размеров
17	6,6	0,8	0,312	0,245
		1	0,384	0,301
		1,5	0,552	0,434
		1,8	0,646	0,507
		2	0,705	0,553
17,5	5	1	0,376	0,296
17,5	5	0,8	0,306	0,24
18	10,8	1,8	0,768	0,603
19,5	2,5	0,4	0,162	0,127
20,4	11,9	1	0,512	0,402
		1,5	0,745	0,585
		1,8	0,877	0,689
		2	0,962	0,755
20,6	12,1	1,8	0,888	0,697
23,6	13,6	1,8	1,03	0,806
25	8,6	0,8	0,458	0,36
28,6	16,1	1,8	1,26	0,988
29,4	13,4	1	0,71	0,557
		1,5	1,04	0,817
		1,8	1,23	0,967
		2	1,36	1,06
30,8	17,2	1,8	1,36	1,07
42	26,5	5	4,93	3,87
46	30	6	6,44	5,06
63	9	1	1,33	1,05

вернуться наверх

Рис. 2. Размеры плоскоовальных труб, тип Б

Таблицa 2. Размеры плоскоовальных труб, тип Б

А	B	S	Площадьсечения, см²	Масса 1 м,кг
16	10	1	0,428	0,336
16	10	1,5	0,618	0,486
20	10	1	0,52	0,408
20	10	1,5	0,754	0,592
25	16	1	0,69	0,542
		1,5	1,01	0,794
		2	1,32	1,034
32	22	1	0,903	0,709
		1,5	1,33	1,045
		2	1,74	1,37
		2,5	2,14	1,68
40	20	1	1,07	0,842
		1,5	1,58	1,24
		2	2,08	1,63
		2,5	2,55	2,01
50	20	1	1,29	1,01
50	20	1,5	1,91	1,5
50	20	2	2,51	1,97
50	20	2,5	3,09	2,43
60	25	1,5	2,33	1,82
		2	3,07	2,41
		2,5	3,79	2,97
		3	4,5	3,53
80	60	1,5	3,55	2,78
		2	4,7	3,69
		2,5	5,83	4,6
		3	6,95	5,46
		3,5	8,05	6,32

вернуться наверх

Рис. 3. Размеры плоскоовальных труб, тип В

Таблица 3. Размеры плоскоовальных труб, тип В

А	B	S	Площадьсечения, см²		Масса 1 м,кг
14	9	1	0,386	6,36	0,303
16	9	1	0,426	7,33	0,334
18	9	1	0,466	8,33	0,366
18	9	1,5	0,672	8,36	0,527
20	12	1	0,553	9,11	0,434
20	12	1,5	0,802	9,14	0,63
22	9	1	0,546	10,29	0,428
22	9	1,5	0,792	10,33	0,621
25	10	1	0,621	11,71	0,488
		1,5	0,905	11,74	0,711
		2	1,171	11,78	0,919
28	18	1,5	1,184	12,69	0,929
28	18	2	1,543	12,72	1,211
32	12	1,5	1,162	15,06	0,912
32	12	2	1,514	15,1	1,189
32	16	1,5	1,257	14,78	0,986
32	16	2	1,64	14,81	1,287
36	18	1,5	1,424	16,61	1,118
36	18	2	1,863	16,65	1,462
40	25	1,5	1,709	18,12	1,341
		2	2,243	18,16	1,76
		2,5	2,759	18,19	2,165
45	18	1,5	1,694	21,05	1,33
		2	2,223	21,09	1,745
		2,5	2,734	21,12	2,146
50	25	1,5	2,009	23,03	1,577
		2	2,643	23,06	2,074
		2,5	3,259	23,1	2,558

Примечание. Масса труб вычислена при плотности стали 7850 кг/м³.

вернуться наверх

Прямоугольные стальные трубы по ГОСТ 8645–68

ГОСТ 8645–68 распространяется на стальные бесшовные горячекатаные, холоднотянутые и электросварные прямоугольные трубы.

Форма и размеры труб должны соответствовать указанным на рис. 1 и в таблице 1.

Рис. 1. Размеры и форма прямоугольных труб

Таблица 1. Размеры прямоугольных труб, мм

A	B	S	Площадьсечения, см²	Масса 1 м,кг
15	10	1	0,443	0,348
		1,5	0,621	0,488
		2	0,771	0,605
20	10	1	0,543	0,426
		1,5	0,771	0,605
		2	0,971	0,762
20	15	1	0,643	0,505
		1,5	0,921	0,723
		2	1,17	0,919
		2,5	1,39	1,09
25	10	1	0,643	0,505
		1,5	0,921	0,723
		2	0,17	0,919
		2,5	1,39	1,09
	15	1	0,743	0,583
		1,5	1,07	0,841
		2	1,37	1,08
		2,5	1,64	1,29
30	10	1	0,743	0,583
		1,5	1,07	0,841
		2	1,37	1,08
		2,5	1,64	1,29
		3	1,88	1,48
	15	1	0,843	0,661
	15	1,5	1,22	0,959
30	15	2	1,57	1,23
		2,5	1,89	1,48
		3	2,18	1,71
	20	1	0,943	0,74
		1,5	1,37	1,08
		2	1,77	1,39
		2,5	2,14	1,68
		3	2,48	1,95
35	15	1,5	1,37	1,08
		2	1,77	1,39
		2,5	2,14	1,68
		3	2,48	1,95
		3,5	2,8	2,2
	20	1,5	1,52	1,19
		2	1,97	1,55
		2,5	2,39	1,88
		3	2,78	2,19
		3,5	3,15	2,47
	25	1,5	1,67	1,31
		2	2,17	1,7
		2,5	2,64	2,07
		3	3,08	2,42
		3,5	3,5	2,75
40	15	2	1,97	1,55
		2,5	2,39	1,88
		3	2,78	2,19
		3,5	3,15	2,47
		4	3,48	2,73
40	20	2	2,17	1,7
		2,5	2,64	2,07
		3	3,08	2,42
		3,5	3,5	2,75
		4	3,88	3,05
	25	2	2,37	1,86
		2,5	2,89	2,27
		3	3,38	2,66
		3,5	3,85	3,02
		4	4,28	3,36
	30	2	2,57	2,02
		2,5	3,14	2,47
		3	3,68	2,89
		3,5	4,2	3,3
		4	4,68	3,68
42*	20	2	2,25	1,77
		2,5	2,74	2,15
		3	3,2	2,52
		3,5	3,64	2,86
		4	4,04	3,17
	30	2	2,65	2,08
		2,5	3,24	2,54
		3	3,8	2,99
		3,5	4,34	3,41
		4	4,84	3,8
45	20	2	2,37	1,86
		2,5	2,89	2,27
		3	3,38	2,66
		3,5	3,85	3,02
45	20	4	4,28	3,36
	30	2	2,77	2,17
		2,5	3,39	2,66
		3	3,98	3,13
		3,5	4,55	3,57
		4	5,08	3,99
50	25	2	2,77	2,17
		2,5	3,39	2,66
		3	3,98	3,13
		3,5	4,55	3,57
		4	5,08	3,99
50	30	2	2,97	2,32
		2,5	3,64	2,86
		3	4,28	3,36
		3,5	4,9	3,85
		4	5,48	4,3
50	35	2	3,17	2,49
		2,5	3,89	3,09
		3	4,58	3,6
		3,5	5,25	4,12
		4	5,88	4,62
	40	2	3,37	2,65
		2,5	4,14	3,25
		3	4,88	3,83
		3,5	5,6	4,39
		4	6,28	4,93
60	25	2,5	3,89	3,05
		3	4,58	3,6
		3,5	5,25	4,12
60	25	4	5,88	4,62
	25	5	7,07	5,55
	30	2,5	4,14	3,25
		3	4,88	3,83
		3,5	5,6	4,39
		4	6,28	4,93
		5	7,57	5,94
	40	3	5,48	4,3
		3,5	6,3	4,94
		4	7,08	5,56
		5	8,57	6,73
70	30	3	5,48	4,3
		3,5	6,3	4,94
		4	7,08	5,56
		5	8,57	6,73
		6	9,94	7,8
70	40	3	6,08	4,78
		3,5	7	5,49
		4	7,88	6,19
		5	9,57	7,51
		6	11,14	8,75
	50	3	6,68	5,25
		3,5	7,7	6,04
		4	8,68	6,82
		5	10,57	8,3
		6	12,34	9,69
80	40	3	6,68	5,25
		3,5	7,7	6,04
		4	8,68	6,82
80	40	5	10,57	8,3
		6	12,34	9,69
		7	14	10,99
	50	3	7,28	5,72
		3,5	8,4	6,59
		4	9,48	7,44
	60	3,5	9,1	7,14
		4	10,28	8,07
		5	12,57	9,87
		6	14,74	11,57
		7	16,8	13,19
90	40	3,5	8,4	6,59
		4	9,48	7,44
		5	11,57	9,08
		6	13,54	10,63
		7	15,4	12,09
90	60	4	11,08	8,7
		5	13,57	10,65
		6	15,94	12,51
		7	18,2	14,29
100	40	4	10,28	8,07
		5	12,57	9,87
		6	14,74	11,57
		7	16,8	13,19
	50	4	11,08	8,7
		5	13,57	10,65
		6	15,94	12,51
		7	18,2	14,29
100	70	4	12,68	9,96
		5	15,57	12,22
		6	18,34	14,4
		7	21	16,48
110	40	4	11,08	8,7
		5	13,57	10,65
		6	15,94	12,51
		7	18,2	14,29
	50	4	11,88	9,33
		5	14,57	11,44
		6	17,14	13,46
		7	19,6	15,38
110	60	4	12,68	9,96
		5	15,57	12,22
		6	18,34	14,4
		7	21	16,48
120	40	5	14,57	11,44
		6	17,14	13,46
		7	19,6	15,38
		8	21,94	17,22
	60	5	16,57	13
		6	19,54	15,34
		7	22,4	17,58
		8	25,14	19,73
	80	5	18,57	14,58
	80	6	21,94	17,22
120	80	7	25,2	19,78
120	80	8	28,34	22,25
140	60	5	18,57	14,58
		6	21,94	17,22
		7	25,2	19,78
		8	28,34	22,25
	80	5	20,57	16,15
		6	24,34	19,11
		7	28	21,98
		8	31,54	24,76
140	120	6	29,14	22,88
		7	33,6	26,37
		8	37,94	29,78
		9	42,17	33,1
150	80	6	25,54	20,05
		7	29,4	23,08
		8	33,14	26,01
		9	36,77	28,86
		10	40,28	31,62
	100	6	27,94	21,93
		7	32,2	25,28
		8	36,34	28,53
		9	40,37	31,69
		10	44,28	34,76
180	80	7	33,6	26,37
180	80	8	37,94	29,78
180	80	9	42,17	33,1
		10	46,28	36,33
		12	54,17	42,52
	100	8	41,14	32,29
		9	45,77	35,93
		10	50,28	39,47
		12	58,97	46,29
	150	8	49,14	38,57
		9	54,77	42,99
		10	60,28	47,32
		12	70,97	55,71
Трубы специальных размеров
28	25	1,5	1,46	1,15
		2	1,89	1,49
		2,5	2,29	1,8
40	25	1,5	1,82	1,43
	28	l,5	1,91	1,5
	28	2	2,49	1,95
40	28	2,5	3,04	2,39
70	50	7	14	10,99
90	50	3	7,88	6,19
140	60	3	11,48	9,02
150	60	7	26,6	20,88
160	130	8	42,74	33,55
180	145	20	107,13	84,1
190	120	12	66,17	51,94
196	170	18	113,24	88,99
200	120	8	47,54	37,32
230	100	8	49,14	38,57

Примечание. Масса труб вычислена при плотности стали 7,85 г/см³. Статические характеристики труб рассчитаны для R=1,5. Размеры труб, помеченные звездочкой, не рекомендуются. По согласованию изготовителя с потребителем допускается изготовление труб других размеров.

вернуться наверх

Трубы сварные

Содержание

1. Общая информация
2. Условные обозначения

Общая информация

В данном справочнике приведена информация и сортамент по следующим видам сварных труб:

трубы стальные электросварные прямошовные;
трубы стальные электросварные холоднодеформированные;
трубы стальные электросварные со спиральным швом;
трубы сварные специализированного применения.

Условные обозначения

вернуться к содержанию

Труба с наружным диаметром 76 мм, толщиной стенки 3 мм, мерной длины, II класса точности по длине, из стали марки Ст3сп, изготовленная по группе В, ГОСТ 10705–80:

Труба	76x3x5000 II ГОСТ 10704-91
	B-Ст3сп ГОСТ 10705-80

То же, повышенной точности по наружному диаметру, длиной, кратной 2000 мм, 1 класса точности по длине, из стали марки 20, изготовленная по группе Б, ГОСТ 10705–80:

Труба	76x3x2000кр. I ГОСТ 10704-91
	Б 20 ГОСТ 10705-80

Труба с наружным диаметром 25 мм, толщиной стенки 2 мм, длиной, кратной 2000 мм, II класса точности по длине, изготовленная по группе Д, ГОСТ 10705–80:

Труба	2,5x2x2000кр II ГОСТ 10704-91
	Д ГОСТ 10705-80

Труба с наружным диаметром 1020 мм, повышенной точности изготовления, толщиной стенки 12 мм, повышенной точности по наружному диаметру торцов, 2-го класса точности по овальности, немерной длины, из стали марки Ст3сп, изготовленная по группе В, ГОСТ 10706–76:

Труба	1020пx12-ПТ-02кл ГОСТ 10704-91
	B-Ст3сп ГОСТ 10706-76

Труба наружным диаметром 20 мм и толщиной стенки 2 мм, мерной длины 6000 мм, группы Б, из стали марки Ст2сп:

Труба 20x2x6000 - Б - Ст2сп ГОСТ 10707-80

То же, длиной, кратной 2000 мм, группы В, из стали марки 10:

Труба 20x2x2000кр - В-10 ГОСТ 10707-80

Труба наружным диаметром 30 мм и толщиной стенки 1,5 мм, немерной длины, группы Д:

Труба 30x1,5 - Д ГОСТ 10707-80

В условных обозначениях термообработанных труб после слова «труба» добавляется буква «Т», для труб повышенной точности изготовления буква «П», для труб прецизионной точности изготовления — «Пр»:

Труба Т- Пр 25x1,5x5000 - В - 08Ю ГОСТ 10707-80

Труба с наружным диаметром 630 мм с толщиной стенки 7 мм, немерной длины из стали марки Ст2кп, изготавливается по группе Б ГОСТ 8696–74:

Труба 630x7 - Ст2кп ГОСТ 8696-74

То же, немерной длины из стали марки Ст3сп2, изготавливается по группе В ГОСТ 8696–74:

Труба 630x7 - Ст3сп2 ГОСТ 8696-74

То же, немерной длины, изготавливается по группе Д ГОСТ 8696–74:

Труба 630x7-Д ГОСТ 8696-74

Труба обыкновенная, неоцинкованная, обычной точности изготовления, немерной длины, с условным проходом 20 мм, толщиной стенки 2,8 мм, без резьбы и без муфты:

Труба 20x2,8 ГОСТ 3262-75

То же, с муфтой:

Труба М-20x2,8 ГОСТ 3262-75

То же, мерной длины, с резьбой:

Труба Р-20x2,8-4000 ГОСТ 3262-75

То же, с цинковым покрытием, немерной длины, с резьбой:

Труба Ц-Р-20x2,8 ГОСТ 3262-75

То же, с цинковым покрытием, мерной длины, с резьбой:

Труба Ц-Р-20x2,8-4000 ГОСТ 3262-75

Труба обычной точности по толщине стенки с внутренним диаметром (вн) 82 мм, со стенкой толщиной 2,5 мм, длиной кратной (кр) 1600 мм, из стали марки 20:

Труба 82внx2,5x1600 кр - 20 ГОСТ 5005-82

То же, немерной длины:

Труба 82внx2,5 - 20 ГОСТ 5005-82

Труба повышенной точности по толщине стенки и повышенной точности по прямолинейности с внутренним диаметром (вн) 71 мм с толщиной стенки 1,8 мм, мерной длины 1400 мм, из стали марки 15:

Труба 71внxІ,8Пx1400 П-15 ГОСТ 5005-82

То же, кратной длины 1000 мм:

Труба 71внx1,8ПxЮ00П кр - 15 ГОСТ 5005-82

Труба повышенной точности по толщине стенки и высокой точности по прямолинейности с внутренним диаметром (вн) 71 мм толщиной стенки 1,8 мм; мерной длины 1400 мм, из стали марки 15:

Труба 71 внx1,8Пx1400В-15 ГОСТ 5005-82

Труба типа 3, диаметром 530 мм, толщиной стенки 8 мм, класса прочности К 52, без термообработки:

Труба тип 3-530x8-К 52 ГОСТ 20295-85

Труба типа 2, диаметром 820 мм, толщиной стенки 12 мм, класса прочности К 60, с термическим упрочнением:

Труба тип 2-У 820x12-К 60 ГОСТ 20295-85

Труба типа 1, диаметром 325 мм, толщиной стенки 7 мм, класса прочности К 38, с объемной термообработкой:

Труба тип 1-Т 325x7-К 38 ГОСТ 20295-85

То же, с локальной термообработкой шва:

Труба тип 1-ЛТ 325x7-К 38 ГОСТ 20295-85

Труба с наружным диаметром 8 мм и толщиной стенки 0,7 мм, длиной 3000 мм, из стали 08кп:

Труба 8x0,7x 3000-08кп ГОСТ 11249-80

То же, длиной, кратной 100 мм

Труба 8x0,7x 100кр-08кп ГОСТ 11249-80

То же, немерной длины:

Труба 8x0,7-08кп ГОСТ 11249-80

В условных обозначениях труб повышенной точности после слова «труба» добавляется буква «П», труб высшей категории качества — «В»:

Труба П 8x0,7-08кп ГОСТ 11249-80
Труба В 8x0,7 x 7950-08кп ГОСТ 11249-80

вернуться к содержанию

Трубы стальные электросварные прямошовные

ГОСТ 10704–91. Настоящий стандарт устанавливает сортамент стальных электросварных прямошовных труб. По длине трубы изготовляют:

немерной длины:
D_н ≤ 30 мм — не менее 2 м;
при диаметре 30 ≤ D_н < 70 мм — не менее 3 м;
при диаметре 70 ≤ D_н < 152 мм — не менее 4 м;
при диаметре D_н > 152 мм — не менее 5 м.

По требованию потребителя трубы групп А и В по ГОСТ 10705 диаметром свыше 152 мм изготовляют длиной не менее 10 м; трубы всех групп диаметром до 70 мм — длиной не менее 4 м.

мерной длины:
при диаметре до 70 мм — от 5 до 9 м;
при диаметре св. 70 до 219 мм — от 6 до 9 м;
при диаметре св. 219 до 426 мм — от 10 до 12 м.

Трубы диаметром свыше 426 мм изготовляют только немерной длины. По согласованию изготовителя с потребителем трубы диаметром свыше 70 до 219 мм допускается изготовлять от 6 до 12 м; кратной длины кратностью не менее 250 мм и не превышающей нижнего предела, установленного для мерных труб. Припуск для каждого реза устанавливается по 5 мм (если другой припуск не оговорен) и входит в каждую кратность.

При изготовлении труб по ГОСТ 10706 теоретическая масса увеличивается на 1 % за счет усиления шва.

По согласованию изготовителя с потребителем изготовляют трубы размерами 41,5x(1,5–3,0); 43x1,0; 1,5–3,0; 43,5x(1,5–3,0); 52x2,5; 69,6x1,8; 111,8x2,3; 146,1x5,3; 6,5; 7,0; 7,7; 8,5; 9,5; 10,7; 152,4x1,9; 2,65; 168x2,65; 177,3x1,9; 198x2,8; 203x2,65; 299x4,0; 530x7,5; 720x7,5; 820x8,5; 1020x9,5; 15,5; 1220x13,5; 14,6; 15,2 мм, а также с промежуточной толщиной стенки и диаметров в пределах указанных в таблице 1 (см. «Трубы» )

ГОСТ 10705–80. Настоящий стандарт распространяется на стальные электросварные прямошовные трубы диаметром от 10 до 530 мм из углеродистой и низколегированной стали, применяемые для трубопроводов и конструкций различного назначения. Стандарт не распространяется на стальные трубы, применяемые для изготовления теплоэлектронагревателей.

Сортамент. Размеры и предельные отклонения труб должны соответствовать ГОСТ 10704.

ГОСТ 10706–76. Настоящий стандарт распространяется на прямошовные электросварные трубы общего назначения диаметром 478–1620 мм.

Технические требования. Размеры труб и предельные отклонения по ним должны соответствовать ГОСТ 10704.

вернуться наверх

Трубы стальные электросварные холоднодеформированные

ГОСТ 10707–91. Настоящий стандарт распространяется на электросварные холоднодеформированные трубы обычной, повышенной и прецизионной точности изготовления диаметром от 5 до 110 мм из нелегированной (углеродистой) стали.

Сортамент. Трубы изготовляют по наружному диаметру и толщине стенки размерами и массой 1 м, указанными в сортаменте.

По требованию потребителя изготовляют трубы размерами 22x1,75; 27x1,75; 51x1,1; 51x1,25; 60x1,25; 63,5x1,5, 2,0; 70x1 мм и трубы с внутренним диаметром 71 с толщиной стенки 1,6; 1,8; 1,9 и 2,1 мм.

Размеры труб, заключенные в скобки, при проектировании новых объектов не рекомендуются.

По длине трубы изготовляют:

мерной длины — от 3 до 9 м;
длины, кратной мерной — в пределах мерной длины с припуском на каждый рез по 5 мм (если другой припуск не указан в заказе), который входит в каждую заказываемую кратность;
немерной длины — не менее 1,5 мм.

По согласованию изготовителя с потребителем допускается изготовление труб длиной свыше 9 м.

Трубы стальные электросварные со спиральным швом

ГОСТ 8696–74. Настоящий стандарт распространяется на стальные электросварные трубы со спиральным швом общего назначения. Настоящий стандарт не распространяется на трубы, предназначенные для магистральных газопроводов и нефтепроводов.

Сортамент. Размеры труб должны соответствовать указанным в таблице 1. Теоретическая масса труб вычислена с учетом усилений швов при относительной плотности стали 7850 кг/м³. По требованию потребителя допускается изготовлять трубы с промежуточной толщиной стенки в пределах толщин, предусмотренных таблицей.

Трубы изготовляют длиной от 10 до 12 м. В партии допускается до 5 % укороченных труб длиной не менее 6 м.

Таблица 1. Размеры труб

Наружныйдиаметр, мм	Толщинастенки, мм	Масса 1 м,кг/м
159	3,5	13,62
159	4	15,52
219	4	21,53
219	5	26,79
273	4	26,94
273	5	33,55
325	4	32,15
325	5	40,05
325	6	47,91
377	4	37,35
377	5	46,56
377	6	55,72
426	4	42,25
426	5	52,69
426	6	63,05
426	7	73,41
426	8	83,7
480	4	47,66
480	5	59,45
480	6	71,18
480	7	82,87
480	8	94,51
530	4	52,66
530	5	65,7
530	6	78,69
530	7	91,63
530	8	104,5
530	9	117,4
630	5	78,22
630	6	93,71
630	7	109,1
630	8	124,5
630	9	139,9
630	10	155,2
720	5	89,48
720	6	107,2
720	7	124,9
720	8	142,6
720	9	160,2
720	10	177,7
720	11	195,2
720	12	212,6
820	5	102
820	6	122,3
820	7	142,4
820	8	162,6
820	9	182,7
820	10	202,7
820	11	122,7
820	12	242,7
920	8	182,6
920	9	205,2
920	10	227,8
920	11	250,3
920	12	272,7
1020	6	152,3
1020	7	177,5
1020	8	202,6
1020	9	227,7
1020	10	252,8
1020	11	277,8
1020	12	302,8
1220	7	212,5
1220	8	242,7
1220	9	272,8
1220	10	302,9
1220	11	332,9
1220	12	362,9
1420	8	282,7
1420	9	317,8
1420	10	352,9
1420	11	388
1420	12	422,9
1420	13	457,9
1420	14	492,7
1420	15	527,5
1420	16	562,3
1420	17	597
1420	18	631,6
1420	19	666,3
1420	20	700,8
1420	21	735,4
1620	15	602,6
1620	16	642,6
1620	17	682,1
1620	18	721,8
1620	19	761,4
1620	20	801
1620	21	840,5
1620	22	880
1620	23	919,4
1720	15	640,1
1720	16	682,4
1720	17	724,6
1720	18	766,8
1720	19	808,9
1720	20	851
1720	21	893
1720	22	935
1720	23	976,9
1820	15	677,7
1820	16	722,5
1820	17	767,2
1820	18	811,9
1820	19	856,5
1820	20	901,1
1820	21	945,6
1820	22	990,1
1820	23	1034,5
1820	24	1078,8
2020	15	752,8
2020	16	802,6
2020	17	852,3
2020	18	902
2020	19	951,6
2020	20	1001,2
2020	21	1050,7
2020	22	1100,2
2020	23	1149,6
2020	24	1199
2020	25	1248,4
2220	15	827,9
2220	16	882,6
2220	17	973,4
2220	18	992,1
2220	19	1046,7
2220	20	1101,3
2220	21	1155,9
2220	22	1210,3
2220	23	1264,8
2220	24	1319,2
2220	25	1373,5
2520	15	940,5
2520	16	1002,8
2520	17	1065,1
2520	18	1127,2
2520	19	1189,4
2520	20	1251,5
2520	21	1313,5
2520	22	1375,5
2520	23	1437,5
2520	24	1499,4
2520	25	1561,2

вернуться наверх

Трубы сварные специализированного применения

Содержание

1. ГОСТ 3262–75
2. ГОСТ 5005–82
3. ГОСТ 20295–85
4. ГОСТ 11249–80

ГОСТ 3262–75

Настоящий стандарт распространяется на неоцинкованные и оцинкованные стальные сварные трубы с нарезанной или накатан-ной цилиндрической резьбой и без резьбы, применяемые для водопроводов и газопроводов, систем отопления, а также для деталей водопроводных и газопроводных конструкций.

Сортамент. Трубы изготовляют по размерам и массе, приведенным в таблице 1. По требованию потребителя трубы легкой серии, предназначенные под накатку резьбы, изготовляют по размерам и массе, приведенным в таблице 2.

По длине трубы изготовляют от 4 до 12 м:

мерной или кратной мерной длины с припуском на каждый рез по 5 мм и продольным отклонением на всю длину плюс 10 мм;
немерной длины.

По согласованию изготовителя с потребителем в партии немерных труб допускается до 5 % труб длиной от 1,5 до 4 м.

Таблица 1. Размеры и масса труб, мм

Условный проход	Наружный диаметр	Толщина стенки труб			Масса 1 м труб, кг
Условный проход	Наружный диаметр	Легких	Обыкновенных	Усиленных	Легких	Обыкновенных	Усиленных
6	10,2	1,8	2,0	2,5	0,37	0,40	0,47
8	13,5	2,0	2,2	2,8	0,57	0,61	0,74
10	17,0	2,0	2,2	2,8	0,74	0,80	0,98
15	21,3	2,35	—	—	1,10	—	—
15	21,3	2,5	2,8	3,2	1,16	1.28	1,43
20	26,8	2,35	—	—	1,42	—	—
20	26,8	2,5	2,8	3,2	1,50	1,66	1,86
25	33,5	2,8	3,2	4,0	2,12	2,39	2,91
32	42,3	2,8	3,2	4,0	2,73	3,09	3,78
40	48,0	3,0	3,5	4,0	3,33	3,84	4,34
50	60,0	3,0	3,5	4,5	4,22	4,88	6,16
65	75,5	3,2	4,0	4,5	5,71	7,05	7,88
80	88,5	3,5	4,0	4,5	7,34	8,34	9,32
90	101,3	3,5	4,0	4,5	8,44	9,60	10,74
100	114,0	4,0	4,5	5,0	10,85	12,15	13,44
125	140,0	4,0	4,5	5,5	13,42	15,04	18,24
150	165,0	4,0	4,5	5,5	15,88	17,81	21,63

Таблица 2. Трубы легкой серии, предназначенные под накатку резьбы

Условный проход	Наружный диаметр	Толщина стенки	Масса 1 м труб, кг
10	16	2,0	0,69
15	20	2,5	1,08
20	26	2,5	1,45
25	32	2,8	2,02
32	41	2,8	2,64
40	47	3,0	3,26
50	59	3,0	4,14
65	74	3,2	5,59

Примечание. Для резьбы, изготовленной методом накатки, на трубе допускается уменьшение ее внутреннего диаметра до 10 % по всей длине резьбы. Масса 1 м труб подсчитана при плотности стали, равной 7850 кг/м³. Оцинкованные трубы тяжелее неоцинкованных на 3 %.

ГОСТ 5005–82

вернуться к содержанию

Настоящий стандарт распространяется на стальные электросварные холоднодеформированные трубы, предназначенные для карданных валов автомобилей, тракторов и машин.

Сортамент. Размеры труб должны соответствовать указанным в таблице 3. По длине трубы изготовляют:

мерные:
- от 284 до 7000 мм — при внутреннем диаметре до 71 мм;
- от 4000 до 8000 мм — при внутреннем диаметре свыше 71 мм;
- кратные мерным в пределах немерных с припуском на каждый рез по 5 мм, который входит в каждую заказываемую кратность;
немерные: от 284 до 8500 мм.

Таблица 3. Размеры труб

Внутреннийдиаметр	Толщинастенки
45	2,5
46	2
46	2,5
55	1,8
	2
	2,5
	3,5
63	3,5
66	2
71	1,6
	1,8
	1,9
	2,0
	2,1
	2,2
71	2,5
71	3,0
82	2,5
	3,0
	3,5
	4
	(4,5)
94	3,5
	4
	(4,5)
104	4
	4,5
	5
	(5,5)

ГОСТ 20295–85

вернуться к содержанию

Настоящий стандарт распространяется на стальные сварные прямошовные и спиральношовные трубы диаметром 159–820 мм, применяемые для сооружения магистральных газонефтепроводов, нефтепродуктопроводов, технологических и промысловых трубопроводов.

Сортамент. Трубы изготовляют трех типов:

1 — прямошовные диаметром 159–426 мм, изготовленные контактной сваркой токами высокой частоты;
2 — спиральношовные диаметром 159–820 мм, изготовленные электродуговой сваркой;
3 — прямошовные диаметром 530–820 мм, изготовленные электродуговой сваркой.

В зависимости от механических свойств трубы изготовляют классов прочности: К 34, К 38, К 42, К 50, К 52, К 55, К 60.

Размеры труб должны соответствовать приведенным в таблице 4.

Трубы изготовляют длиной от 10,6 до 11,6 м. Для труб типов 1, 2 и экспадированных типа 3 допускается изготовлять до 10 % (по массе) труб длиной не менее 8 м.

Таблица 4. Сортамент

Наружный диаметрD_н, мм	Толщина стенкиS, мм	Масса 1 м
159	3	11,54
159	3,5	13,42
159	4	15,29
159	4,5	17,15
159	5	18,99
159	5,5	20,82
159	6	22,64
168	3	12,21
168	3,5	14,2
168	4	16,18
168	4,5	18,15
168	5	20,1
168	5,5	22,04
168	6	23,97
219	3	15,98
219	3,5	18,6
219	4	21,21
219	4,5	23,81
219	5	26,39
219	5,5	28,96
219	6	31,52
219	6,5	34,06
219	7	36,6
219	7,5	39,12
219	8	41,63
245	4	23,77
245	4,5	26,69
245	5	29,59
245	5,5	32,49
245	6	35,37
245	6,5	38,23
245	7	41,09
245	7,5	43,93
245	8	46,76
273	4	26,54
273	4,5	29,8
273	5	33,05
273	5,5	36,28
273	6	39,51
273	6,5	42,72
273	7	45,92
273	7,5	49,11
273	8	52,28
325	4	31,67
325	4,5	35,57
325	5	39,46
325	5,5	43,34
325	6	47,2
325	6,5	51,05
325	7	54,9
325	7,5	58,73
325	8	62,54
325	8,5	66,35
325	9	70,14
377	4,5	41,34
377	5	45,87
377	5,5	50,39
377	6	54,9
377	6,5	59,39
377	7	63,87
377	7,5	68,34
377	8	72,8
377	8,5	77,25
377	9	81,68
426	5	51,91
426	5,5	57,04
426	6	62,15
426	6,5	67,25
426	7	72,33
426	7,5	77,41
426	8	82,47
426	8,5	87,52
426	9	92,56
426	10	102,59
530	5	64,74
530	5,5	71,14
530	6	77,54
530	6,5	83,92
530	7	90,29
530	7,5	90,64
530	8	102,99
530	8,5	109,32
530	9	115,84
530	10	128,24
530	11	140,79
530	12	153,3
630	5	77,07
630	5,5	84,71
630	6	92,33
630	6,5	99,95
630	7	107,55
630	7,5	115,14
630	8	122,72
630	8,5	130,28
630	9	137,83
630	10	152,9
630	11	167,92
630	12	182,89
720	5	88,17
720	5,5	96,91
720	6	105,65
720	6,5	114,37
720	7	123,09
720	7,5	131,79
720	8	140,47
720	8,5	149,15
720	9	157,81
720	10	175,1
720	11	192,34
720	12	209,52
820	5	100,5
820	5,5	110,48
820	6	120,45
820	6,5	130,4
820	7	140,35
820	7,5	150,28
820	8	160,2
820	8,5	170,11
820	9	180
820	10	199,76
820	11	219,46
820	12	239,12

Примечание. Теоретическая масса определена по номинальным размерам (без учета усиления шва) при плотности стали 7850 кг/м³. При изготовлении труб типа 2 теоретическая масса увеличивается за счет усиления шва на 1,5 %, для труб типа 3 — на 1 %.

По требованию потребителя допускается изготовление труб с промежуточной толщиной стенки в пределах таблицы 4 с интервалом 0,1 мм.

ГОСТ 11249–80

вернуться к содержанию

Настоящий стандарт распространяется на стальные свертные двухслойные паяные трубы, предназначенные для трубопроводов гидравлических систем комбайнов, тракторов, автомобилей, бытовых холодильников и т. д.

Сортамент. Форма, размеры и масса 1 м труб должны соответствовать указанным на рис. 1 и в таблице 5.

Рис. 1. Форма труб

Таблица 5. Размеры и масса 1 м труб

Наружный диаметр, мм	Масса 1 м, кг, при толщине стенки, мм
Наружный диаметр, мм	0,7	0,8	0,9
3	0,04	—	—
4	0,057	0,063	—
4,75	0,07	—	—
5	0,074	0,083	—
6	0,091	0,103	—
8	0,126	0,142	0,158
10	0,161	0,182	0,202
12	—	—	0,246
14	—	—	0,291
15	—	—	0,313

По длине трубы изготовляют:

мерные — от 3 до 6 м, по требованию потребителя допускается изготовление мерных труб;
длиной до 9 м;
немерные — от 1 до 6 м, по требованию потребителя допускается изготовление немерных труб, длиной свыше 6 м;
кратные — в пределах немерных труб кратностью не менее 100 мм.

Припуск на каждый рез кратной длины должен быть не более 5 мм. По требованию потребителя допускается другой припуск.

вернуться к содержанию

Сортамент трубного проката и массовые характеристики

Сортамент труб, предусмотренный стандартами, приведен в таблице, которая для удобства пользования разбита на несколько страниц. Перечень страниц с указанием диапазона диаметров приведен ниже в виде списка ссылок.

Символ «■», указанный в поле соответствующего стандарта, означает, что данное сочетание наружного диаметра и толщины стенки предусмотрено данным стандартом.

Символ «X», указанный в поле соответствующего стандарта, означает, что труба не применяется при проектировании нового оборудования.

Символ «С», указанный в поле соответствующего стандарта, означает, что данная труба изготавливается по согласованию изготовителя с потребителем.

Сортамент трубной продукции и масса 1 м, кг. Диаметр 4-45 мм

Для быстрого перехода к нужному диаметру выберите подходящий диапазон диаметров и нажмите на ссылку:

d, мм

В таблице приняты следующие обозначения:

■ — данное сочетание наружного диаметра и толщины стенки предусмотрено данным стандартом;

X — не применяется при проектировании нового оборудования;

C — данная труба изготавливается по согласованию изготовителя с потребителем.

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2

Tаблицa. Сортамент трубной продукции и масса 1 м, кг (диаметр 4-20 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
4	0,20	0,0187						С
4	0,25	0,0231						С
4	0,30	0,0274						С
4	0,40	0,0355						С
4	0,50	0,0432						С
4	0,80	0,0631						С
4	1,00	0,0740						С
4	1,20	0,0829						С
5	0,20	0,0237						С
5	0,25	0,0293						С
5	0,30	0,0348				■		С
5	0,40	0,0454				■		С
5	0,50	0,0555		■		■		С
5	0,60	0,0651		■		■
5	0,70	0,0742		■
5	0,80	0,0829		■		■		С
5	0,90	0,0910		■
5	1,00	0,0986		■		■		С
5	1,20	0,1125				■		С
5	1,40	0,1243				■
5	1,50	0,1295				■		С
6	0,20	0,0286						С
6	0,25	0,0355						С
6	0,30	0,0422				■		С
6	0,40	0,0552				■		С
6	0,50	0,0678		■		■		С
6	0,60	0,0799		■		■
6	0,70	0,0915		■
6	0,80	0,1026		■		■		С
6	0,90	0,1132		■
6	1,00	0,1233		■		■		С
6	1,20	0,1421				■		С
6	1,40	0,1588				■
6	1,50	0,1665				■		С
6	1,60	0,1736				■
6	1,80	0,1864				■		С
6	2,00	0,1973				■		С
7	0,20	0,0335						С
7	0,25	0,0416						С
7	0,30	0,0496				■		С
7	0,40	0,0651				■		С
7	0,50	0,0801		■		■		С
7	0,60	0,0947		■		■
7	0,70	0,1088		■
7	0,80	0,1223		■		■		С
7	0,90	0,1354		■
7	1,00	0,1480		■		■		С
7	1,20	0,1716				■		С
7	1,40	0,1933				■
7	1,50	0,2035				■		С
7	1,60	0,2131				■
7	1,80	0,2308				■		С
7	2,00	0,2466				■		С
7	2,20	0,2604				■		С
7	2,50	0,2774				■		С
8	0,20	0,0385						С
8	0,25	0,0478						С
8	0,30	0,0570				■		С
8	0,40	0,0750				■		С
8	0,50	0,0925		■		■		С
8	0,60	0,1095		■		■
8	0,70	0,1260		■
8	0,80	0,1421		■		■		С
8	0,90	0,1576		■
8	1,00	0,1726		■		■		С
8	1,20	0,2012		■		■		С
8	1,40	0,2279				■
8	1,50	0,2404				■		С
8	1,60	0,2525				■
8	1,80	0,2752				■		С
8	2,00	0,2959				■		С
8	2,20	0,3147				■		С
8	2,50	0,3391				■		С
9	0,20	0,0434						С
9	0,25	0,0539						С
9	0,30	0,0644				■		С
9	0,40	0,0848				■		С
9	0,50	0,1048		■		■		С
9	0,60	0,1243		■		■
9	0,70	0,1433		■
9	0,80	0,1618		■		■		С
9	0,90	0,1798		■
9	1,00	0,1973		■		■		С
9	1,20	0,2308		■		■		С
9	1,40	0,2624				■
9	1,50	0,2774				■		С
9	1,60	0,2920				■
9	1,80	0,3196				■		С
9	2,00	0,3453				■		С
9	2,20	0,3689				■		С
9	2,50	0,4007				■		С
10	0,20	0,0483						С
10	0,25	0,0601						С
10	0,30	0,0718				■		С
10	0,40	0,0947				■		С
10	0,50	0,1171		■		■		С
10	0,60	0,1391		■		■
10	0,70	0,1605		■
10	0,80	0,1815		■		■		С
10	0,90	0,2020		■
10	1,00	0,2220	■	■		■		С
10	1,20	0,2604	■	■		■		С
10	1,40	0,2969		■		■
10	1,50	0,3144		■		■		С
10	1,60	0,3315				■
10	1,80	0,3640				■		С
10	2,00	0,3946				■		С
10	2,20	0,4232				■		С
10	2,50	0,4624				■		С
10	2,80	0,4972				■		С
10	3,00	0,5179				■		С
10	3,20	0,5366						С
10	3,50	0,5610				■		С
10,2	1,00	0,2269	■
10,2	1,20	0,2663	■
11	0,20	0,0533						С
11	0,25	0,0663						С
11	0,30	0,0792				■		С
11	0,40	0,1046				■		С
11	0,50	0,1295		■		■		С
11	0,60	0,1539		■		■
11	0,70	0,1778		■
11	0,80	0,2012		■		■		С
11	0,90	0,2242		■
11	1,00	0,2466		■		■		С
11	1,20	0,2900		■		■		С
11	1,40	0,3315		■		■
11	1,50	0,3514		■		■		С
11	1,60	0,3709		■		■
11	1,80	0,4084		■		■		С
11	2,00	0,4439		■		■		С
11	2,20	0,4774		■		■		С
11	2,50	0,5241		■		■		С
11	2,80	0,5662				■		С
11	3,00	0,5919				■		С
11	3,20	0,6156				■		С
11	3,50	0,6474				■		С
12	0,20	0,0582						С
12	0,25	0,0724						С
12	0,30	0,0866				■		С
12	0,40	0,1144				■		С
12	0,50	0,1418		■		■		С
12	0,60	0,1687		■		■
12	0,70	0,1951		■
12	0,80	0,2210		■		■		С
12	0,90	0,2464		■
12	1,00	0,2713	■	■		■		С
12	1,20	0,3196	■	■		■		С
12	1,40	0,3660	■	■		■
12	1,50	0,3884	X	■		■		С
12	1,60	0,4104	■	■		■
12	1,80	0,4528		■		■		С
12	2,00	0,4932		■		■		С
12	2,20	0,5317		■		■		С
12	2,50	0,5857		■		■		С
12	2,80	0,6353				■		С
12	3,00	0,6659				■		С
12	3,20	0,6945				■		С
12	3,50	0,7337				■		С
13	0,20	0,0631						С
13	0,25	0,0786						С
13	0,30	0,0940				■		С
13	0,40	0,1243				■		С
13	0,50	0,1541				■		С
13	0,60	0,1835		■		■
13	0,70	0,2123		■
13	0,80	0,2407		■		■		С
13	0,90	0,2686		■
13	1,00	0,2959	■	■		■		С
13	1,20	0,3492	■	■		■		С
13	1,40	0,4005	■	■		■
13	1,50	0,4254	X	■		■		С
13	1,60	0,4498	■	■		■
13	1,80	0,4972		■		■		С
13	2,00	0,5426		■		■		С
13	2,20	0,5860		■		■		С
13	2,50	0,6474		■		■		С
13	2,80	0,7043				■		С
13	3,00	0,7398				■		С
13	3,20	0,7734				■		С
13	3,50	0,8200				■		С
13	4,00	0,8878				■
13	4,60	0,9529						С
14	0,20	0,0681						С
14	0,25	0,0848						С
14	0,30	0,1014				■		С
14	0,40	0,1342				■		С
14	0,50	0,1665				■		С
14	0,60	0,1983				■
14	0,70	0,2296		■
14	0,80	0,2604		■		■		С
14	0,90	0,2908		■
14	1,00	0,3206	■	■		■		С
14	1,20	0,3788	■	■		■		С
14	1,40	0,4350	■	■		■
14	1,50	0,4624	X	■		■		С
14	1,60	0,4893	■	■		■
14	1,80	0,5416		■		■		С
14	2,00	0,5919		■		■		С
14	2,20	0,6402		■		■		С
14	2,50	0,7090		■		■		С
14	2,80	0,7734				■		С
14	3,00	0,8138				■		С
14	3,20	0,8523				■		С
14	3,50	0,9063				■		С
14	4,00	0,9865				■
14	4,60	1,0664						С
15	0,20	0,0730						С
15	0,25	0,0909						С
15	0,30	0,1088				■		С
15	0,40	0,1440				■		С
15	0,50	0,1788				■		С
15	0,60	0,2131				■
15	0,70	0,2469		■
15	0,80	0,2802		■		■		С
15	0,90	0,3130		■
15	1,00	0,3453	X	■		■		С
15	1,20	0,4084	X	■		■		С
15	1,40	0,4696	X	■		■
15	1,50	0,4994	X	■		■		С
15	1,60	0,5287	X	■		■
15	1,80	0,5860		■		■		С
15	2,00	0,6412		■		■		С
15	2,20	0,6945		■		■		С
15	2,50	0,7707		■		■		С
15	2,80	0,8424				■		С
15	3,00	0,8878				■		С
15	3,20	0,9312				■		С
15	3,50	0,9926				■		С
15	4,00	1,0851				■
15	4,50	1,1653						С
15	4,60	1,1798						С
15	5,00	1,2331						С
16	0,20	0,0779						С
16	0,25	0,0971						С
16	0,30	0,1162				■		С
16	0,40	0,1539				■		С
16	0,50	0,1911				■		С
16	0,60	0,2279				■
16	0,70	0,2641		■
16	0,80	0,2999		■		■		С
16	0,90	0,3351		■
16	1,00	0,3699	■	■		■		С
16	1,20	0,4380	■	■		■		С
16	1,40	0,5041	■	■		■
16	1,50	0,5364	X	■		■		С
16	1,60	0,5682	■	■		■
16	1,80	0,6303		■		■		С
16	2,00	0,6905		■		■		С
16	2,20	0,7487		■		■		С
16	2,50	0,8323		■		■		С
16	2,80	0,9115				■		С
16	3,00	0,9618				■		С
16	3,20	1,0101				■		С
16	3,50	1,0789				■		С
16	4,00	1,1838				■
16	4,50	1,2762				■		С
16	4,60	1,2932						С
16	5,00	1,3564				■		С
17	0,30	0,1236				■
17	0,40	0,1638				■
17	0,50	0,2035				■
17	0,60	0,2427				■
17	0,80	0,3196				■
17	1,00	0,3946	X	■		■
17	1,20	0,4676	X	■		■
17	1,40	0,5386	X	■		■
17	1,50	0,5734	X	■		■
17	1,60	0,6077	X	■		■
17	1,80	0,6747		■		■
17	2,00	0,7398		■		■
17	2,20	0,8030		■		■
17	2,50	0,8940		■		■
17	2,80	0,9805				■
17	3,00	1,0358				■
17	3,20	1,0891				■
17	3,50	1,1653				■
17	4,00	1,2824				■
17	4,50	1,3872				■
17	5,00	1,4797				■
18	0,20	0,0878						С
18	0,25	0,1094						С
18	0,30	0,1310				■		С
18	0,40	0,1736				■		С
18	0,50	0,2158				■		С
18	0,60	0,2575				■
18	0,80	0,3393				■		С
18	1,00	0,4192	■	■		■		С
18	1,20	0,4972	■	■		■		С
18	1,40	0,5731	■	■		■
18	1,50	0,6104	X	■		■		С
18	1,60	0,6471	■	■		■
18	1,80	0,7191	■	■		■		С
18	2,00	0,7892		■		■		С
18	2,20	0,8572		■		■		С
18	2,50	0,9556		■		■		С
18	2,80	1,0496				■		С
18	3,00	1,1098				■		С
18	3,20	1,1680				■		С
18	3,50	1,2516				■		С
18	4,00	1,3810				■
18	4,50	1,4982				■		С
18	4,60	1,5201						С
18	5,00	1,6030				■		С
19	0,20	0,0927						С
19	0,25	0,1156						С
19	0,30	0,1384				■		С
19	0,40	0,1835				■		С
19	0,50	0,2281				■		С
19	0,60	0,2723				■
19	0,80	0,3591				■		С
19	1,00	0,4439	■	■		■		С
19	1,20	0,5268	■	■		■		С
19	1,40	0,6077	■	■		■
19	1,50	0,6474	X	■		■		С
19	1,60	0,6866	■	■		■
19	1,80	0,7635	■	■		■		С
19	2,00	0,8385	■	■		■		С
19	2,20	0,9115		■		■		С
19	2,50	1,0173		■		■		С
19	2,80	1,1186				■		С
19	3,00	1,1838				■		С
19	3,20	1,2469				■		С
19	3,50	1,3379				■		С
19	4,00	1,4797				■
19	4,50	1,6092				■		С
19	4,60	1,6336						С
19	5,00	1,7263				■		С
20	0,20	0,0977						С
20	0,25	0,1218						С
20	0,30	0,1457				■		С
20	0,40	0,1933				■		С
20	0,50	0,2404				■		С
20	0,60	0,2871				■
20	0,80	0,3788				■		С
20	1,00	0,4686	■	■		■		С
20	1,20	0,5564	■	■		■		С
20	1,40	0,6422	■	■		■
20	1,50	0,6844	X	■		■		С
20	1,60	0,7260	■	■		■
20	1,80	0,8079	■	■		■		С
20	2,00	0,8878	■	■		■		С
20	2,20	0,9657		■		■		С
20	2,50	1,0789		■	С	■		С
20	2,60	1,1157			С
20	2,80	1,1877			С	■		С
20	3,00	1,2577			С	■		С
20	3,20	1,3258			С	■		С
20	3,50	1,4242			С	■		С
20	4,00	1,5783			С	■
20	4,50	1,7201				■		С
20	4,60	1,7470						С
20	5,00	1,8496				■		С
20	5,50	1,9668				■		С
20	6,00	2,0716				■		С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 21-30 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
21	0,20	0,1026						С
21	0,25	0,1279						С
21	0,30	0,1531						С
21	0,40	0,2032				■		С
21	0,50	0,2528				■		С
21	0,60	0,3019				■
21	0,80	0,3985				■		С
21	1,00	0,4932		■		■		С
21	1,20	0,5860		■		■		С
21	1,40	0,6767		■		■
21	1,50	0,7213		■		■		С
21	1,60	0,7655		■		■
21	1,80	0,8523		■		■		С
21	2,00	0,9371		■		■		С
21	2,20	1,0200		■		■		С
21	2,50	1,1406		■		■		С
21	2,80	1,2568				■		С
21	3,00	1,3317				■		С
21	3,20	1,4047				■		С
21	3,50	1,5105				■		С
21	4,00	1,6770				■
21	4,50	1,8311				■		С
21	4,60	1,8605						С
21	5,00	1,9729				■		С
21	5,50	2,1024				■		С
21	6,00	2,2195				■		С
21,3	1,00	0,5006	■
21,3	1,20	0,5948	■
21,3	1,40	0,6871	■
21,3	1,50	0,7324	X
21,3	1,60	0,7773	■
21,3	1,80	0,8656	■
21,3	2,00	0,9519	■
21,3	2,50	1,1591			С
21,3	2,60	1,1990			С
21,3	2,80	1,2775			С
21,3	3,00	1,3539			С
21,3	3,20	1,4284			С
21,3	3,50	1,5364			С
21,3	4,00	1,7066			С
22	0,20	0,1075						С
22	0,25	0,1341						С
22	0,30	0,1605						С
22	0,40	0,2131				■		С
22	0,50	0,2651				■		С
22	0,60	0,3167				■
22	0,80	0,4183				■		С
22	1,00	0,5179	■	■		■		С
22	1,20	0,6156	■	■		■		С
22	1,40	0,7112	■	■		■
22	1,50	0,7583	X	■		■		С
22	1,60	0,8050	■	■		■
22	1,80	0,8967	■	■		■		С
22	2,00	0,9865	■	■		■		С
22	2,20	1,0743		■		■		С
22	2,50	1,2022		■	С	■		С
22	2,60	1,2439			С
22	2,80	1,3258		■	С	■		С
22	3,00	1,4057		■	С	■		С
22	3,20	1,4836			С	■		С
22	3,50	1,5968			С	■		С
22	4,00	1,7756			С	■
22	4,50	1,9421				■		С
22	4,60	1,9739						С
22	5,00	2,0962				■		С
22	5,50	2,2380				■		С
22	6,00	2,3675				■		С
23	0,20	0,1125						С
23	0,25	0,1403						С
23	0,30	0,1679						С
23	0,40	0,2229				■		С
23	0,50	0,2774				■		С
23	0,60	0,3315				■
23	0,80	0,4380				■		С
23	1,00	0,5426	X	■		■		С
23	1,20	0,6451	X	■		■		С
23	1,40	0,7458	X	■		■
23	1,50	0,7953	X	■		■		С
23	1,60	0,8444	X	■		■
23	1,80	0,9411	X	■		■		С
23	2,00	1,0358	X	■		■		С
23	2,20	1,1285	X	■		■		С
23	2,50	1,2639	X	■		■		С
23	2,80	1,3949		■		■		С
23	3,00	1,4797		■		■		С
23	3,20	1,5626				■		С
23	3,50	1,6831				■		С
23	4,00	1,8743				■
23	4,50	2,0531				■		С
23	4,60	2,0873						С
23	5,00	2,2195				■		С
23	5,50	2,3737				■		С
23	6,00	2,5155				■		С
23	7,00	2,7621						■
24	0,20	0,1174						С
24	0,25	0,1464						С
24	0,30	0,1753						С
24	0,40	0,2328				■		С
24	0,50	0,2898				■		С
24	0,60	0,3462				■
24	0,80	0,4577				■		С
24	1,00	0,5672	■	■		■		С
24	1,20	0,6747	■	■		■		С
24	1,40	0,7803	■	■		■
24	1,50	0,8323	X	■		■		С
24	1,60	0,8839	■	■		■
24	1,80	0,9855	■	■		■		С
24	2,00	1,0851	■	■		■		С
24	2,20	1,1828	■	■		■		С
24	2,50	1,3256	■	■		■		С
24	2,80	1,4639		■		■		С
24	3,00	1,5537		■		■		С
24	3,20	1,6415				■		С
24	3,50	1,7695				■		С
24	4,00	1,9729				■
24	4,50	2,1640				■		С
24	4,60	2,2008						С
24	5,00	2,3428				■		С
24	5,50	2,5093				■		С
24	6,00	2,6634				■		С
24	6,50	2,8052				■
25	0,20	0,1223						С
25	0,25	0,1526						С
25	0,30	0,1827						С
25	0,40	0,2427				■		С
25	0,50	0,3021				■		С
25	0,60	0,3610				■
25	0,80	0,4774				■		С
25	1,00	0,5919	■	■		■		С
25	1,20	0,7043	■	■		■		С
25	1,40	0,8148	■	■		■
25	1,50	0,8693	X	■		■		С
25	1,60	0,9233	■	■		■
25	1,80	1,0299	■	■		■		С
25	2,00	1,1344	■	■		■		С
25	2,20	1,2370	■	■		■		С
25	2,50	1,3872	■	■	С	■	С	С
25	2,60	1,4363			С
25	2,80	1,5330		■	С	■	С	С
25	3,00	1,6277		■	С	■	С	С
25	3,20	1,7204			С	■		С
25	3,50	1,8558			С	■	С	С
25	4,00	2,0716			С	■	С
25	4,50	2,2750			С	■	С	С
25	4,60	2,3142						С
25	5,00	2,4662			С	■	С	С
25	5,50	2,6449			С	■	С	С
25	6,00	2,8114			С	■	С	С
25	6,50	2,9655			СX	■	С
25	7,00	3,1073			С	■	С	С
25	7,50	3,2368			СX		СX
25	8,00	3,3540			С		С
26	0,20	0,1273						С
26	0,25	0,1588						С
26	0,30	0,1901						С
26	0,40	0,2525				■		С
26	0,50	0,3144				■		С
26	0,60	0,3758				■
26	0,80	0,4972				■		С
26	1,00	0,6165	■	■		■		С
26	1,20	0,7339	■	■		■		С
26	1,40	0,8493	■	■		■
26	1,50	0,9063	X	■		■		С
26	1,60	0,9628	■	■		■
26	1,80	1,0743	■	■		■		С
26	2,00	1,1838	■	■		■		С
26	2,20	1,2913	■	■		■		С
26	2,50	1,4489	■	■		■		С
26	2,80	1,6020		■		■		С
26	3,00	1,7016		■		■		С
26	3,20	1,7993				■		С
26	3,50	1,9421				■		С
26	4,00	2,1702				■
26	4,50	2,3860				■		С
26	4,60	2,4277						С
26	5,00	2,5895				■		С
26	5,50	2,7806				■		С
26	6,00	2,9594				■		С
26	6,50	3,1258				■
26	7,00	3,2800				■		С
26,9	2,50	1,5044			С
26,9	2,60	1,5581			С
26,9	2,80	1,6642			С
26,9	3,00	1,7682			С
26,9	3,20	1,8703			С
26,9	3,50	2,0198			С
26,9	4,00	2,2590			С
26,9	4,50	2,4859			С
26,9	5,00	2,7004			С
26,9	5,50	2,9027			С
26,9	6,00	3,0926			С
26,9	6,50	3,2701			СX
26,9	7,00	3,4353			С
26,9	7,50	3,5882			СX
26,9	8,00	3,7288			С
27	0,20	0,1322						С
27	0,25	0,1649						С
27	0,30	0,1975						С
27	0,40	0,2624				■		С
27	0,50	0,3268				■		С
27	0,60	0,3906				■
27	0,80	0,5169				■		С
27	1,00	0,6412	■	■		■		С
27	1,20	0,7635	■	■		■		С
27	1,40	0,8839	■	■		■
27	1,50	0,9433	X	■		■		С
27	1,60	1,0022	■	■		■
27	1,80	1,1186	■	■		■		С
27	2,00	1,2331	■	■		■		С
27	2,20	1,3455	■	■		■		С
27	2,50	1,5105	■	■		■		С
27	2,80	1,6711		■		■		С
27	3,00	1,7756		■		■		С
27	3,20	1,8782				■		С
27	3,50	2,0284				■		С
27	4,00	2,2689				■
27	4,50	2,4970				■		С
27	4,60	2,5411						С
27	5,00	2,7128				■		С
27	5,50	2,9162				■		С
27	6,00	3,1073				■		С
27	6,50	3,2861				■
27	7,00	3,4526				■		С
27	8,00	3,7485						С
27	9,00	3,9952						С
28	0,20	0,1371						С
28	0,25	0,1711						С
28	0,30	0,2049						С
28	0,40	0,2723				■		С
28	0,50	0,3391				■		С
28	0,60	0,4054				■
28	0,80	0,5366				■		С
28	1,00	0,6659	■	■		■		С
28	1,20	0,7931	■	■		■		С
28	1,40	0,9184	■	■		■
28	1,50	0,9803	X	■		■		С
28	1,60	1,0417	■	■		■
28	1,80	1,1630	■	■		■		С
28	2,00	1,2824	■	■		■		С
28	2,20	1,3998	■	■		■		С
28	2,50	1,5722	■	■	С	■	С	С
28	2,60	1,6286			С
28	2,80	1,7401		■	С	■	С	С
28	3,00	1,8496		■	С	■	С	С
28	3,20	1,9571		■	С	■		С
28	3,50	2,1147		■	С	■	С	С
28	4,00	2,3675		■	С	■	С
28	4,50	2,6080		■	С	■	С	С
28	4,60	2,6546						С
28	5,00	2,8361		■	С	■	С	С
28	5,50	3,0519			С	■	С	С
28	6,00	3,2553			С	■	С	С
28	6,50	3,4464			СX	■	С
28	7,00	3,6252			С	■	С	С
28	7,50	3,7917			СX		СX
28	8,00	3,9458			С		С
29	1,00	0,6905		X
29	1,20	0,8227		X
29	1,40	0,9529		X
29	1,50	1,0173		X
29	1,60	1,0812		X
29	1,80	1,2074		X
29	2,00	1,3317		X
29	2,20	1,4540		X
29	2,50	1,6338		X
29	2,80	1,8092		X
29	3,00	1,9236		X
29	3,20	2,0361		X
29	3,50	2,2010		X
29	4,00	2,4662		X
29	4,50	2,7189		X
29	5,00	2,9594		X
30	0,20	0,1470						С
30	0,25	0,1834						С
30	0,30	0,2197						С
30	0,40	0,2920				■		С
30	0,50	0,3638				■		С
30	0,60	0,4350				■
30	0,80	0,5761				■		С
30	1,00	0,7152	■	■		■		С
30	1,20	0,8523	■	■		■		С
30	1,40	0,9874	■	■		■
30	1,50	1,0543	X	■		■		С
30	1,60	1,1206	■	■		■
30	1,80	1,2518	■	■		■		С
30	2,00	1,3810	■	■		■		С
30	2,20	1,5083	■	■		■		С
30	2,50	1,6955	■	■	С	■		С
30	2,60	1,7569			С
30	2,80	1,8782		■	С	■		С
30	3,00	1,9976		■	С	■		С
30	3,20	2,1150		■	С	■		С
30	3,50	2,2874		■	С	■		С
30	4,00	2,5648		■	С	■
30	4,50	2,8299		■	С	■		С
30	4,60	2,8814						С
30	5,00	3,0827		■	С	■		С
30	5,50	3,3231			С	■		С
30	6,00	3,5513			С	■		С
30	6,50	3,7670			СX	■
30	7,00	3,9705			С	■		С
30	7,50	4,1616			СX	■
30	8,00	4,3404			С	■		С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 31-35 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
31,8	2,50	1,8065			С
31,8	2,60	1,8723			С
31,8	2,80	2,0025			С
31,8	3,00	2,1308			С
31,8	3,20	2,2570			С
31,8	3,50	2,4427			С
31,8	4,00	2,7424			С
31,8	4,50	3,0297			С
31,8	5,00	3,3046			С
31,8	5,50	3,5673			С
31,8	6,00	3,8176			С
31,8	6,50	4,0556			СX
31,8	7,00	4,2812			С
31,8	7,50	4,4946			СX
31,8	8,00	4,6956			С
32	0,20	0,1568						С
32	0,25	0,1958						С
32	0,30	0,2345						С
32	0,40	0,3117				■		С
32	0,50	0,3884				■		С
32	0,60	0,4646				■
32	0,80	0,6156				■		С
32	1,00	0,7645	■	■		■		С
32	1,20	0,9115	■	■		■		С
32	1,40	1,0565	■	■		■
32	1,50	1,1283	X	■		■		С
32	1,60	1,1995	■	■		■
32	1,80	1,3406	■	■		■		С
32	2,00	1,4797	■	■		■		С
32	2,20	1,6168	■	■		■		С
32	2,50	1,8188	■	■	С	■	С	С
32	2,60	1,8851			С
32	2,80	2,0163	■	■	С	■	С	С
32	3,00	2,1456	■	■	С	■	С	С
32	3,20	2,2728		■	С	■		С
32	3,50	2,4600		■	С	■	С	С
32	4,00	2,7621		■	С	■	С
32	4,50	3,0519		■	С	■	С	С
32	4,60	3,1083						С
32	5,00	3,3293		■	С	■	С	С
32	5,50	3,5944			С	■	С	С
32	6,00	3,8472			С	■	С	С
32	6,50	4,0876			СX	■	С
32	7,00	4,3158			С	■	С	С
32	7,50	4,5316			СX	■	СX
32	8,00	4,7350			С	■	С	С
33	1,00	0,7892	■	X
33	1,20	0,9411	■	X
33	1,40	1,0910	■	X
33	1,50	1,1653	X	X
33	1,60	1,2390	■	X
33	1,80	1,3850	■	X
33	2,00	1,5290	■	X
33	2,20	1,6711	■	X
33	2,50	1,8804	■	X
33	2,80	2,0854	■	X
33	3,00	2,2195	■	X
33	3,20	2,3517		X
33	3,50	2,5463		X
33	4,00	2,8607		X
33	4,50	3,1628		X
33	5,00	3,4526		X
33,7	1,20	0,9618	■
33,7	1,40	1,1152	■
33,7	1,50	1,1912	X
33,7	1,60	1,2666	■
33,7	1,80	1,4161	■
33,7	2,00	1,5635	■
33,7	2,20	1,7090	■
33,7	2,50	1,9236	■		С
33,7	2,60	1,9941			С
33,7	2,80	2,1337	■		С
33,7	3,00	2,2713	■		С
33,7	3,20	2,4070			С
33,7	3,50	2,6067			С
33,7	4,00	2,9298			С
33,7	4,50	3,2405			С
33,7	5,00	3,5389			С
33,7	5,50	3,8250			С
33,7	6,00	4,0987			С
33,7	6,50	4,3602			СX
33,7	7,00	4,6092			С
33,7	7,50	4,8460			СX
33,7	8,00	5,0704			С
34	0,20	0,1667						С
34	0,25	0,2081						С
34	0,30	0,2493						С
34	0,40	0,3315				■		С
34	0,50	0,4131				■		С
34	0,60	0,4942				■
34	0,80	0,6550				■		С
34	1,00	0,8138		■		■		С
34	1,20	0,9707		■		■		С
34	1,40	1,1256		■		■
34	1,50	1,2022		■		■		С
34	1,60	1,2785		■		■
34	1,80	1,4294		■		■		С
34	2,00	1,5783		■		■		С
34	2,20	1,7253		■		■		С
34	2,50	1,9421		■		■		С
34	2,80	2,1544		■		■		С
34	3,00	2,2935		■		■		С
34	3,20	2,4306		■		■		С
34	3,50	2,6326		■		■		С
34	4,00	2,9594		■		■
34	4,50	3,2738		■		■		С
34	4,60	3,3352						С
34	5,00	3,5759		■		■		С
34	5,50	3,8657				■		С
34	6,00	4,1431				■		С
34	6,50	4,4082				■
34	7,00	4,6610				■		С
34	7,50	4,9015				■
34	8,00	5,1296				■		С
35	0,20	0,1716						С
35	0,25	0,2142						С
35	0,30	0,2567						С
35	0,40	0,3413				■		С
35	0,50	0,4254				■		С
35	0,60	0,5090				■
35	0,80	0,6747				■		С
35	1,00	0,8385		■		■		С
35	1,20	1,0003	■	■		■		С
35	1,40	1,1601	■	■		■
35	1,50	1,2392	X	■		■		С
35	1,60	1,3179	■	■		■
35	1,80	1,4738	■	■		■		С
35	2,00	1,6277	■	■		■		С
35	2,20	1,7796	■	■		■		С
35	2,50	2,0037	■	■	С	■		С
35	2,60	2,0775			С
35	2,80	2,2235	■	■	С	■		С
35	3,00	2,3675	■	■	С	■		С
35	3,20	2,5096		■	С	■		С
35	3,50	2,7189		■	С	■		С
35	4,00	3,0580		■	С	■
35	4,50	3,3848		■	С	■		С
35	4,60	3,4487						С
35	5,00	3,6992		■	С	■		С
35	5,50	4,0013			С	■		С
35	6,00	4,2911			С	■		С
35	6,50	4,5685			СX	■
35	7,00	4,8337			С	■		С
35	7,50	5,0864			СX	■
35	8,00	5,3269			С	■		С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 36-40 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
36	0,20	0,1766						С
36	0,25	0,2204						С
36	0,30	0,2641						С
36	0,40	0,3512				■		С
36	0,50	0,4377				■		С
36	0,60	0,5238				■
36	0,80	0,6945				■		С
36	1,00	0,8632		■		■		С
36	1,20	1,0299	■	■		■		С
36	1,40	1,1946	■	■		■
36	1,50	1,2762	X	■		■		С
36	1,60	1,3574	■	■		■
36	1,80	1,5182	■	■		■		С
36	2,00	1,6770	■	■		■		С
36	2,20	1,8338	■	■		■		С
36	2,50	2,0654	■	■		■		С
36	2,80	2,2925	■	■		■		С
36	3,00	2,4415	■	■		■		С
36	3,20	2,5885		■		■		С
36	3,50	2,8052		■		■		С
36	4,00	3,1567		■		■
36	4,50	3,4958		■		■		С
36	4,60	3,5621						С
36	5,00	3,8225		■		■		С
36	5,50	4,1370				■		С
36	6,00	4,4391				■		С
36	6,50	4,7288				■
36	7,00	5,0063				■		С
36	7,50	5,2714				■
36	8,00	5,5242				■		С
38	0,20	0,1864						С
38	0,25	0,2327						С
38	0,30	0,2789						С
38	0,40	0,3709				■		С
38	0,50	0,4624				■		С
38	0,60	0,5534				■
38	0,80	0,7339				■		С
38	1,00	0,9125		■		■		С
38	1,20	1,0891	■	■		■		С
38	1,40	1,2637	■	■		■
38	1,50	1,3502	X	■		■		С
38	1,60	1,4363	■	■		■
38	1,80	1,6069	■	■		■		С
38	2,00	1,7756	■	■		■		С
38	2,20	1,9423	■	■		■		С
38	2,50	2,1887	■	■	С	■	С	С
38	2,60	2,2698			С
38	2,80	2,4306	■	■	С	■	С	С
38	3,00	2,5895	■	■	С	■	С	С
38	3,20	2,7463		■	С	■		С
38	3,50	2,9779		■	С	■	С	С
38	4,00	3,3540		■	С	■	С
38	4,50	3,7177		■	С	■	С	С
38	4,60	3,7890						С
38	5,00	4,0691		■	С	■	С	С
38	5,50	4,4082			С	■	С	С
38	6,00	4,7350			С	■	С	С
38	6,50	5,0494			СX	■	С
38	7,00	5,3515			С	■	С	С
38	7,50	5,6413			СX	■	СX
38	8,00	5,9188			С	■	С	С
38	8,50	6,1839				■
38	9,00	6,4367				■		С
40	0,20	0,1963						С
40	0,25	0,2451						С
40	0,30	0,2937						С
40	0,40	0,3906				■		С
40	0,50	0,4871				■		С
40	0,60	0,5830				■
40	0,80	0,7734				■		С
40	1,00	0,9618		■		■		С
40	1,20	1,1482	■	■		■		С
40	1,40	1,3327	■	■		■
40	1,50	1,4242	X	■		■		С
40	1,60	1,5152	■	■		■
40	1,80	1,6957	■	■		■		С
40	2,00	1,8743	■	■		■		С
40	2,20	2,0509	■	■		■		С
40	2,50	2,3120	■	■	С	■		С
40	2,60	2,3981			С
40	2,80	2,5687	■	■	С	■		С
40	3,00	2,7374	■	■	С	■		С
40	3,20	2,9041		■	С	■		С
40	3,50	3,1505		■	С	■		С
40	4,00	3,5513		■	С	■
40	4,50	3,9397		■	С	■		С
40	4,60	4,0159						С
40	5,00	4,3158		■	С	■		С
40	5,50	4,6795			С	■		С
40	6,00	5,0309			С	■		С
40	6,50	5,3700			СX	■
40	7,00	5,6968			С	■		С
40	7,50	6,0112			СX	■
40	8,00	6,3133			С	■		С
40	8,50	6,6031				■
40	9,00	6,8806				■		С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 41-45 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
41,5	1,00	0,9988		X
41,5	1,20	1,1926		X
41,5	1,40	1,3845		X
41,5	1,50	1,4797		X
41,5	1,60	1,5744		X
41,5	1,80	1,7623		X
41,5	2,00	1,9483		X
41,5	2,20	2,1322		X
41,5	2,50	2,4045		X
41,5	2,80	2,6723		X
41,5	3,00	2,8484		X
41,5	3,20	3,0225		X
41,5	3,50	3,2800		X
41,5	4,00	3,6992		X
41,5	4,50	4,1061		X
41,5	5,00	4,5007		X
42	0,30	0,3085						С
42	0,40	0,4104						С
42	0,50	0,5117						С
42	0,80	0,8128						С
42	1,00	1,0111		■		■		С
42	1,20	1,2074	■	■		■		С
42	1,40	1,4018	■	■		■
42	1,50	1,4982	X	■		■		С
42	1,60	1,5941	■	■		■
42	1,80	1,7845	■	■		■		С
42	2,00	1,9729	■	■		■		С
42	2,20	2,1594	■	■		■		С
42	2,50	2,4353	■	■	С	■	С	С
42	2,60	2,5263			С
42	2,80	2,7068	■	■	С	■	С	С
42	3,00	2,8854	■	■	С	■	■	С
42	3,20	3,0620		■	С	■		С
42	3,50	3,3231		■	■	■	■	С
42	4,00	3,7485		■	■	■	■
42	4,50	4,1616		■	■	■	■	С
42	4,60	4,2428						С
42	5,00	4,5624		■	С	■	■	С
42	5,50	4,9508			С	■	■	С
42	6,00	5,3269			С	■	■	С
42	6,50	5,6906			СX	■	С
42	7,00	6,0421			С	■	С	С
42	7,50	6,3812			СX	■	СX
42	8,00	6,7079			С	■	С	С
42	8,50	7,0224			СX	■	СX
42	9,00	7,3245			С	■	С	С
42	9,50	7,6142			СX		СX
42	10,00	7,8917			С		СX
42,4	2,50	2,4600			С
42,4	2,60	2,5520			С
42,4	2,80	2,7345			С
42,4	3,00	2,9150			С
42,4	3,20	3,0935			С
42,4	3,50	3,3577			■
42,4	4,00	3,7880			■
42,4	4,50	4,2060			■
42,4	5,00	4,6117			С
42,4	5,50	5,0051			С
42,4	6,00	5,3861			С
42,4	6,50	5,7548			СX
42,4	7,00	6,1111			С
42,4	7,50	6,4551			СX
42,4	8,00	6,7868			С
42,4	8,50	7,1062			СX
42,4	9,00	7,4132			С
42,4	9,50	7,7080			СX
42,4	10,00	7,9903			С
43	1,00	1,0358		■
43	1,20	1,2370		■
43	1,40	1,4363		■
43	1,50	1,5352		■
43	1,60	1,6336		■
43	1,80	1,8289		■
43	2,00	2,0222		■
43	2,20	2,2136		■
43	2,50	2,4970		■
43	2,80	2,7759		■
43	3,00	2,9594		■
43	3,20	3,1409		■
43	3,50	3,4095		■
43	4,00	3,8472		■
43	4,50	4,2726		■
43	5,00	4,6857		■
44,5	1,20	1,2814	■
44,5	1,40	1,4881	■
44,5	1,50	1,5907	X
44,5	1,60	1,6928	■
44,5	1,80	1,8955	■
44,5	2,00	2,0962	■
44,5	2,20	2,2950	■
44,5	2,50	2,5895	■		С
44,5	2,60	2,6866			С
44,5	2,80	2,8795	■		С
44,5	3,00	3,0704	■		С
44,5	3,20	3,2593			С
44,5	3,50	3,5389			■
44,5	4,00	3,9952			■
44,5	4,50	4,4391			■
44,5	5,00	4,8706			С
44,5	5,50	5,2899			С
44,5	6,00	5,6968			С
44,5	6,50	6,0914			СX
44,5	7,00	6,4736			С
44,5	7,50	6,8436			СX
44,5	8,00	7,2012			С
44,5	8,50	7,5464			СX
44,5	9,00	7,8793			С
44,5	9,50	8,1999			СX
44,5	10,00	8,5082			С
45	0,30	0,3307						С
45	0,40	0,4400						С
45	0,50	0,5487						С
45	0,80	0,8720						С
45	1,00	1,0851		■		■		С
45	1,20	1,2962	■	■		■		С
45	1,40	1,5053	■	■		■
45	1,50	1,6092	X	■		■		С
45	1,60	1,7125	■	■		■
45	1,80	1,9177	■	■		■		С
45	2,00	2,1209	■	■		■		С
45	2,20	2,3221	■	■		■		С
45	2,50	2,6203	■	■	С	■	С	С
45	2,60	2,7187			С
45	2,80	2,9140	■	■	С	■	С	С
45	3,00	3,1073	■	■	С	■	■	С
45	3,20	3,2987		■	С	■		С
45	3,50	3,5821		■	■	■	■	С
45	4,00	4,0445		■	■	■	■
45	4,50	4,4946		■	■	■	■	С
45	4,60	4,5831						С
45	5,00	4,9323		■	■	■	■	С
45	5,50	5,3577			■	■	■	С
45	6,00	5,7708			■	■	■	С
45	6,50	6,1715			СX	■	С
45	7,00	6,5600			С	■	С	С
45	7,50	6,9360			СX	■	СX
45	8,00	7,2998			С	■	С	С
45	8,50	7,6512			СX	■	СX
45	9,00	7,9903			С	■	С	С
45	9,50	8,3171			СX	■	СX
45	10,00	8,6315			С	■	СX	С

вернуться наверх

Сортамент трубной продукции и масса 1 м, кг. Диаметр 46-75 мм

Для быстрого перехода к нужному диаметру выберите подходящий диапазон диаметров и нажмите на ссылку:

d, мм

В таблице приняты следующие обозначения:

■ — данное сочетание наружного диаметра и толщины стенки предусмотрено данным стандартом;

X — не применяется при проектировании нового оборудования;

C — данная труба изготавливается по согласованию изготовителя с потребителем.

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 46-50 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
46	1,00	1,1098		X
46	1,20	1,3258		X
46	1,40	1,5399		X
46	1,50	1,6462		X
46	1,60	1,7520		X
46	1,80	1,9621		X
46	2,00	2,1702		X
46	2,20	2,3764		X
46	2,50	2,6819		X
46	2,80	2,9831		X
46	3,00	3,1813		X
46	3,20	3,3776		X
46	3,50	3,6684		X
46	4,00	4,1431		X
46	4,50	4,6055		X
46	5,00	5,0556		X
48	0,30	0,3529						С
48	0,40	0,4696						С
48	0,50	0,5857						С
48	0,80	0,9312						С
48	1,00	1,1591		■		■		С
48	1,20	1,3850		■		■		С
48	1,40	1,6089	■	■		■
48	1,50	1,7201	X	■		■		С
48	1,60	1,8309	■	■		■
48	1,80	2,0509	■	■		■		С
48	2,00	2,2689	■	■		■		С
48	2,20	2,4849	■	■		■		С
48	2,50	2,8052	■	■		■		С
48	2,80	3,1212	■	■		■		С
48	3,00	3,3293	■	■		■		С
48	3,20	3,5355	■	■		■		С
48	3,50	3,8410	■	■		■		С
48	4,00	4,3404		■		■
48	4,50	4,8275		■		■		С
48	4,60	4,9234						С
48	5,00	5,3022		■		■		С
48	5,50	5,7646				■		С
48	6,00	6,2147				■		С
48	6,50	6,6524				■
48	7,00	7,0779				■		С
48	7,50	7,4909				■
48	8,00	7,8917				■		С
48	8,50	8,2801				■
48	9,00	8,6562				■		С
48	9,50	9,0199				■
48	10,00	9,3714				■		С
48,3	1,40	1,6193	■
48,3	1,50	1,7312	X
48,3	1,60	1,8427	■
48,3	1,80	2,0642	■
48,3	2,00	2,2837	■
48,3	2,20	2,5012	■
48,3	2,50	2,8237	■		С
48,3	2,60	2,9303			С
48,3	2,80	3,1419	■		С
48,3	3,00	3,3515	■		С
48,3	3,20	3,5591	■		С
48,3	3,50	3,8669	■		■
48,3	4,00	4,3700			■
48,3	4,50	4,8608			■
48,3	5,00	5,3392			■
48,3	5,50	5,8053			■
48,3	6,00	6,2591			■
48,3	6,50	6,7005			СX
48,3	7,00	7,1296			С
48,3	7,50	7,5464			СX
48,3	8,00	7,9509			С
48,3	8,50	8,3430			СX
48,3	9,00	8,7228			С
48,3	9,50	9,0902			СX
48,3	10,00	9,4454			С
49	1,00	1,1838		X
49	1,20	1,4146		X
49	1,40	1,6434		X
49	1,50	1,7571		X
49	1,60	1,8703		X
49	1,80	2,0952		X
49	2,00	2,3182		X
49	2,20	2,5391		X
49	2,50	2,8669		X
49	2,80	3,1902		X
49	3,00	3,4033		X
49	3,20	3,6144		X
49	3,50	3,9273		X
49	4,00	4,4391		X
49	4,50	4,9385		X
49	5,00	5,4255		X
50	0,30	0,3677						С
50	0,40	0,4893						С
50	0,50	0,6104						С
50	0,80	0,9707						С
50	1,00	1,2084		■		■		С
50	1,20	1,4442		■		■		С
50	1,40	1,6780		■		■
50	1,50	1,7941		■		■		С
50	1,60	1,9098		■		■
50	1,80	2,1396		■		■		С
50	2,00	2,3675		■		■		С
50	2,20	2,5934		■		■		С
50	2,50	2,9286		■	С	■	С	С
50	2,60	3,0393			С
50	2,80	3,2593		■	С	■	С	С
50	3,00	3,4773		■	С	■	■	С
50	3,20	3,6933		■	С	■		С
50	3,50	4,0137		■	■	■	■	С
50	4,00	4,5377		■	■	■	■
50	4,50	5,0494		■	■	■	■	С
50	4,60	5,1503						С
50	5,00	5,5488		■	■	■	■	С
50	5,50	6,0359			■	■	■	С
50	6,00	6,5106			■	■	■	С
50	6,50	6,9730			СX	■	С
50	7,00	7,4231			С	■	С	С
50	7,50	7,8609			СX	■	СX
50	8,00	8,2863			С	■	С	С
50	8,50	8,6993			СX	■	СX
50	9,00	9,1001			С	■	С	С
50	9,50	9,4885			СX	■	СX
50	10,00	9,8646			С	■	СX	С
50	11,00	10,5798				■
50	12,00	11,2456				■		С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 51-55 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
51	0,30	0,3751						С
51	0,40	0,4991						С
51	0,50	0,6227						С
51	0,80	0,9904						С
51	1,00	1,2331				■		С
51	1,20	1,4738				■		С
51	1,40	1,7125	■	■		■
51	1,50	1,8311	X	■		■		С
51	1,60	1,9492	■	■		■
51	1,80	2,1840	■	■		■		С
51	2,00	2,4168	■	■		■		С
51	2,20	2,6477	■	■		■		С
51	2,50	2,9902	■	■		■		С
51	2,80	3,3283	■	■		■		С
51	3,00	3,5513	■	■	С	■		С
51	3,20	3,7722	■	■	С	■		С
51	3,50	4,1000	■	■	■	■		С
51	4,00	4,6364		■	■	■
51	4,50	5,1604		■	■	■		С
51	4,60	5,2638						С
51	5,00	5,6721		■	■	■		С
51	5,50	6,1715			■	■		С
51	6,00	6,6586			■	■		С
51	6,50	7,1333			СX	■
51	7,00	7,5957			С	■		С
51	7,50	8,0458			СX	■
51	8,00	8,4836			С	■		С
51	8,50	8,9090			СX	■
51	9,00	9,3220			С	■		С
51	9,50	9,7228			СX	■
51	10,00	10,1112			С	■		С
51	11,00	10,8511				■
51	12,00	11,5416				■		С
53	0,30	0,3899						С
53	0,40	0,5189						С
53	0,50	0,6474						С
53	0,80	1,0299						С
53	1,00	1,2824				■		С
53	1,20	1,5330				■		С
53	1,40	1,7815	■	■		■
53	1,50	1,9051	X	■		■		С
53	1,60	2,0282	■	■		■
53	1,80	2,2728	■	■		■		С
53	2,00	2,5155	■	■		■		С
53	2,20	2,7562	■	■		■		С
53	2,50	3,1135	■	■		■		С
53	2,80	3,4664	■	■		■		С
53	3,00	3,6992	■	■		■		С
53	3,20	3,9301	■	■		■		С
53	3,50	4,2726	■	■		■		С
53	4,00	4,8337		■		■
53	4,50	5,3824		■		■		С
53	4,60	5,4906						С
53	5,00	5,9188		■		■		С
53	5,50	6,4428				■		С
53	6,00	6,9545				■		С
53	6,50	7,4539				■
53	7,00	7,9410				■		С
53	7,50	8,4157				■
53	8,00	8,8781				■		С
53	8,50	9,3282				■
53	9,00	9,7660				■		С
53	9,50	10,1914				■
53	10,00	10,6044				■		С
53	11,00	11,3936				■
53	12,00	12,1335				■		С
54	0,30	0,3973						С
54	0,40	0,5287						С
54	0,50	0,6597						С
54	0,80	1,0496						С
54	1,00	1,3071				■		С
54	1,20	1,5626				■		С
54	1,40	1,8161	■	■		■
54	1,50	1,9421	X	■		■		С
54	1,60	2,0676	■	■		■
54	1,80	2,3172	■	■		■		С
54	2,00	2,5648	■	■		■		С
54	2,20	2,8104	■	■		■		С
54	2,50	3,1752	■	■		■		С
54	2,80	3,5355	■	■		■		С
54	3,00	3,7732	■	■	С	■	■	С
54	3,20	4,0090	■	■	С	■		С
54	3,50	4,3589	■	■	■	■	■	С
54	4,00	4,9323		■	■	■	■
54	4,50	5,4933		■	■	■	■	С
54	4,60	5,6041						С
54	5,00	6,0421		■	■	■	■	С
54	5,50	6,5785			■	■	■	С
54	6,00	7,1025			■	■	■	С
54	6,50	7,6142			X	■	С
54	7,00	8,1136			■	■	С	С
54	7,50	8,6007			X	■	СX
54	8,00	9,0754			■	■	С	С
54	8,50	9,5378			СX	■	СX
54	9,00	9,9879			С	■	С	С
54	9,50	10,4257			СX	■	СX
54	10,00	10,8511			С	■	СX	С
54	11,00	11,6649			■	■	С
54	12,00	12,4294				■		С
55	1,40	1,8506		■
55	1,50	1,9791		■
55	1,60	2,1071		■
55	1,80	2,3616		■
55	2,00	2,6141		■
55	2,20	2,8647		■
55	2,50	3,2368		■
55	2,80	3,6045		■
55	3,00	3,8472		■
55	3,20	4,0879		■
55	3,50	4,4452		■
55	4,00	5,0309		■
55	4,50	5,6043		■
55	5,00	6,1654		■

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 56-60 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
56	0,30	0,4121						С
56	0,40	0,5485						С
56	0,50	0,6844						С
56	0,80	1,0891						С
56	1,00	1,3564				■		С
56	1,20	1,6217				■		С
56	1,40	1,8851		■		■
56	1,50	2,0161		■		■		С
56	1,60	2,1465		■		■
56	1,80	2,4060		■		■		С
56	2,00	2,6634		■		■		С
56	2,20	2,9189		■		■		С
56	2,50	3,2985		■		■		С
56	2,80	3,6736		■		■		С
56	3,00	3,9212		■		■		С
56	3,20	4,1668		■		■		С
56	3,50	4,5316		■		■		С
56	4,00	5,1296		■		■
56	4,50	5,7153		■		■		С
56	4,60	5,8310						С
56	5,00	6,2887		■		■		С
56	5,50	6,8497				■		С
56	6,00	7,3985				■		С
56	6,50	7,9348				■
56	7,00	8,4589				■		С
56	7,50	8,9706				■
56	8,00	9,4700				■		С
56	8,50	9,9571				■
56	9,00	10,4318				■		С
56	9,50	10,8942				■
56	10,00	11,3443				■		С
56	11,00	12,2074				■
56	12,00	13,0213				■		С
57	0,30	0,4195						С
57	0,40	0,5583						С
57	0,50	0,6967						С
57	0,80	1,1088						С
57	1,00	1,3810				■		С
57	1,20	1,6513				■		С
57	1,40	1,9197	■	■		■
57	1,50	2,0531	X	■		■		С
57	1,60	2,1860	■	■		■
57	1,80	2,4504	■	■		■		С
57	2,00	2,7128	■	■		■		С
57	2,20	2,9732	■	■		■		С
57	2,50	3,3601	■	■		■		С
57	2,80	3,7426	■	■		■		С
57	3,00	3,9952	■	■	С	■	■	С
57	3,20	4,2457	■	■	С	■		С
57	3,50	4,6179	■	■	■	■	■	С
57	4,00	5,2282		■	■	■	■
57	4,50	5,8263		■	■	■	■	С
57	4,60	5,9444						С
57	5,00	6,4120		■	■	■	■	С
57	5,50	6,9854			■	■	■	С
57	6,00	7,5464			■	■	■	С
57	6,50	8,0951			X	■	С
57	7,00	8,6315			■	■	С	С
57	7,50	9,1556			X	■	СX
57	8,00	9,6673			■	■	С	С
57	8,50	10,1667			X	■	СX
57	9,00	10,6538			■	■	С	С
57	9,50	11,1285			X	■	СX
57	10,00	11,5909			■	■	СX	С
57	11,00	12,4787			■	■	С
57	12,00	13,3172			■	■	С	С
57	13,00	14,1064			X		С
59	1,50	2,1271		X
59	1,60	2,2649		X
59	1,80	2,5391		X
59	2,00	2,8114		X
59	2,20	3,0817		X
59	2,50	3,4834		X
59	2,80	3,8807		X
59	3,00	4,1431		X
59	3,20	4,4036		X
59	3,50	4,7905		X
59	4,00	5,4255		X
59	4,50	6,0482		X
59	5,00	6,6586		X
60	0,30	0,4417						С
60	0,40	0,5879						С
60	0,50	0,7337						С
60	0,80	1,1680						С
60	1,00	1,4550				■		С
60	1,20	1,7401				■		С
60	1,40	2,0232	■			■
60	1,50	2,1640	X	■		■		С
60	1,60	2,3044	■	■		■
60	1,80	2,5835	■	■		■		С
60	2,00	2,8607	■	■		■		С
60	2,20	3,1360	■	■		■		С
60	2,50	3,5451	■	■		■		С
60	2,80	3,9498	■	■		■		С
60	3,00	4,2171	■	■	С	■	■	С
60	3,20	4,4825	■	■	С	■		С
60	3,50	4,8768	■	■	■	■	■	С
60	3,80	5,2667	■
60	4,00	5,5242		■	■	■	■
60	4,50	6,1592		■	■	■	■	С
60	4,60	6,2847						С
60	5,00	6,7819		■	■	■	■	С
60	5,50	7,3923			■	■	■	С
60	6,00	7,9903			■	■	■	С
60	6,50	8,5760			X	■	С
60	7,00	9,1494			■	■	С	С
60	7,50	9,7105			X	■	СX
60	8,00	10,2592			■	■	С	С
60	8,50	10,7956			X	■	СX
60	9,00	11,3196			■	■	С	С
60	9,50	11,8314			X	■	СX
60	10,00	12,3308			■	■	СX	С
60	11,00	13,2925			■	■	С
60	12,00	14,2050			■	■	С	С
60	13,00	15,0682			X		С
60	14,00	15,8820			■		С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 60,3-65 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
60,3	3,00	4,2393			С
60,3	3,20	4,5061			С
60,3	3,50	4,9027			■
60,3	4,00	5,5538			■
60,3	4,50	6,1925			■
60,3	5,00	6,8189			■
60,3	5,50	7,4330			■
60,3	6,00	8,0347			■
60,3	6,50	8,6241			X
60,3	7,00	9,2012			■
60,3	7,50	9,7660			X
60,3	8,00	10,3184			■
60,3	8,50	10,8585			X
60,3	9,00	11,3862			■
60,3	9,50	11,9016			X
60,3	10,00	12,4047			■
60,3	11,00	13,3739			■
60,3	12,00	14,2938			■
60,3	13,00	15,1644			X
60,3	14,00	15,9856			■
63	0,80	1,2272						С
63	1,00	1,5290				■		С
63	1,20	1,8289				■		С
63	1,40	2,1268				■
63	1,50	2,2750		■		■		С
63	1,60	2,4227		■		■
63	1,80	2,7167		■		■		С
63	2,00	3,0087		■		■		С
63	2,20	3,2987		■		■		С
63	2,50	3,7301		■		■		С
63	2,80	4,1569		■		■		С
63	3,00	4,4391		■		■		С
63	3,20	4,7192		■		■		С
63	3,50	5,1358		■		■		С
63	4,00	5,8201		■		■
63	4,50	6,4921		■		■		С
63	4,60	6,6251						С
63	5,00	7,1518		■		■		С
63	5,50	7,7992				■		С
63	6,00	8,4342				■		С
63	6,50	9,0569				■
63	7,00	9,6673				■		С
63	7,50	10,2654				■
63	8,00	10,8511				■		С
63	8,50	11,4244				■
63	9,00	11,9855				■		С
63	9,50	12,5342				■
63	10,00	13,0706				■		С
63	11,00	14,1064				■
63	12,00	15,0928				■		С
63,5	1,40	2,1441	■
63,5	1,50	2,2935	X
63,5	1,60	2,4425	■
63,5	1,80	2,7389	■
63,5	2,00	3,0334	■
63,5	2,20	3,3259	■
63,5	2,50	3,7609	■
63,5	2,80	4,1915	■
63,5	3,00	4,4761	■		С		■
63,5	3,20	4,7587	■		С
63,5	3,50	5,1789	■		■		■
63,5	3,80	5,5947	■
63,5	4,00	5,8694			■		■
63,5	4,50	6,5476			■		■
63,5	5,00	7,2135			■		■
63,5	5,50	7,8670			■		■
63,5	6,00	8,5082			■		■
63,5	6,50	9,1371			X		С
63,5	7,00	9,7536			■		С
63,5	7,50	10,3578			X		СX
63,5	8,00	10,9497			■		С
63,5	8,50	11,5293			X		СX
63,5	9,00	12,0965			■		С
63,5	9,50	12,6514			X		СX
63,5	10,00	13,1939			■		СX
63,5	11,00	14,2420			■		С
63,5	12,00	15,2408			■		С
63,5	13,00	16,1903			X		С
63,5	14,00	17,0904			■		С
65	0,80	1,2666						С
65	1,00	1,5783				■		С
65	1,20	1,8881				■		С
65	1,40	2,1959				■
65	1,50	2,3490		■		■		С
65	1,60	2,5017		■		■
65	1,80	2,8055		■		■		С
65	2,00	3,1073		■		■		С
65	2,20	3,4072		■		■		С
65	2,50	3,8534		■		■		С
65	2,80	4,2950		■		■		С
65	3,00	4,5870		■		■		С
65	3,20	4,8771		■		■		С
65	3,50	5,3084		■		■		С
65	4,00	6,0174		■		■
65	4,50	6,7141		■		■		С
65	4,60	6,8520						С
65	5,00	7,3985		■		■		С
65	5,50	8,0705				■		С
65	6,00	8,7302				■		С
65	6,50	9,3775				■
65	7,00	10,0126				■		С
65	7,50	10,6353				■
65	8,00	11,2456				■		С
65	8,50	11,8437				■
65	9,00	12,4294				■		С
65	9,50	13,0028				■
65	10,00	13,5638				■		С
65	11,00	14,6489				■
65	12,00	15,6847				■		С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 66-75 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
68	0,80	1,3258						С
68	1,00	1,6523				■		С
68	1,20	1,9769				■		С
68	1,40	2,2994				■
68	1,50	2,4600		■		■		С
68	1,60	2,6200		■		■
68	1,80	2,9387		■		■		С
68	2,00	3,2553		■		■		С
68	2,20	3,5700		■		■		С
68	2,50	4,0383		■		■		С
68	2,80	4,5022		■		■		С
68	3,00	4,8090		■	С	■	С	С
68	3,20	5,1138		■	С	■		С
68	3,50	5,5673		■	■	■	■	С
68	4,00	6,3133		■	■	■	■
68	4,50	7,0470		■	■	■	■	С
68	4,60	7,1923						С
68	5,00	7,7684		■	■	■	■	С
68	5,50	8,4774			■	■	■	С
68	6,00	9,1741			■	■	■	С
68	6,50	9,8584			X	■	■
68	7,00	10,5305			■	■	■	С
68	7,50	11,1902			X	■	X
68	8,00	11,8375			■	■	■	С
68	8,50	12,4726			X	■	X
68	9,00	13,0953			■	■	■	С
68	9,50	13,7056			X	■	X
68	10,00	14,3037			■	■	X	С
68	11,00	15,4628			■	■	С
68	12,00	16,5725			■	■	С	С
68	13,00	17,6330			X		С
68	14,00	18,6441			■		С
68	15,00	19,6059			X		С
68	16,00	20,5184			■		С
70	0,80	1,3653						С
70	1,00	1,7016				■		С
70	1,20	2,0361				■		С
70	1,40	2,3685	■			■
70	1,50	2,5340	X	■		■		С
70	1,60	2,6990	■	■		■
70	1,80	3,0274	■	■		■		С
70	2,00	3,3540	■	■		■		С
70	2,20	3,6785	■	■		■		С
70	2,50	4,1616	■	■		■		С
70	2,80	4,6403	■	■		■		С
70	3,00	4,9570	■	■	С	■	С	С
70	3,20	5,2716	■	■	С	■		С
70	3,50	5,7400	■	■	■	■	■	С
70	3,80	6,2038	■
70	4,00	6,5106	■	■	■	■	■
70	4,50	7,2690		■	■	■	■	С
70	4,60	7,4192						С
70	5,00	8,0150		■	■	■	■	С
70	5,50	8,7487			■	■	■	С
70	6,00	9,4700			■	■	■	С
70	6,50	10,1790			X	■	■
70	7,00	10,8757			■	■	■	С
70	7,50	11,5601			X	■	X
70	8,00	12,2321			■	■	■	С
70	8,50	12,8918			X	■	X
70	9,00	13,5392			■	■	■	С
70	9,50	14,1742			X	■	X
70	10,00	14,7969			■	■	X	С
70	11,00	16,0053			■	■	■
70	12,00	17,1644			■	■	С	С
70	13,00	18,2742			X		С
70	14,00	19,3346			■		С
70	15,00	20,3457			X		С
70	16,00	21,3075			■		С
73	0,80	1,4244						С
73	1,00	1,7756				■		С
73	1,20	2,1248				■		С
73	1,40	2,4721	■			■
73	1,50	2,6449	X	■		■		С
73	1,60	2,8173	■	■		■
73	1,80	3,1606	■	■		■		С
73	2,00	3,5019	■	■		■		С
73	2,20	3,8413	■	■		■		С
73	2,50	4,3466	■	■		■		С
73	2,80	4,8475	■	■		■		С
73	3,00	5,1789	■	■	С	■	С	С
73	3,20	5,5084	■	■	С	■		С
73	3,50	5,9989	■	■	■	■	■	С
73	3,80	6,4850	■
73	4,00	6,8066	■	■	■	■	■
73	4,50	7,6019		■	■	■	■	С
73	4,60	7,7595						С
73	5,00	8,3849		■	■	■	■	С
73	5,50	9,1556			■	■	■	С
73	6,00	9,9139			■	■	■	С
73	6,50	10,6599			X	■	■
73	7,00	11,3936			■	■	■	С
73	7,50	12,1150			X	■	X
73	8,00	12,8240			■	■	■	С
73	8,50	13,5207			X	■	X
73	9,00	14,2050			■	■	■	С
73	9,50	14,8771			X	■	X
73	10,00	15,5367			■	■	X	С
73	11,00	16,8191			■	■	■
73	12,00	18,0522			■	■	■	С
73	13,00	19,2360			X		С
73	14,00	20,3704			■		С
73	15,00	21,4555			X		С
73	16,00	22,4913			■		С
73	17,00	23,4778			■		С
73	18,00	24,4149			■		С
73	19,00	25,3027			X		СX
75	0,80	1,4639						С
75	1,00	1,8250				■		С
75	1,20	2,1840				■		С
75	1,40	2,5411				■
75	1,50	2,7189		■		■		С
75	1,60	2,8962		■		■
75	1,80	3,2494		■		■		С
75	2,00	3,6006		■		■		С
75	2,20	3,9498		■		■		С
75	2,50	4,4699		■		■		С
75	2,80	4,9856		■		■		С
75	3,00	5,3269		■		■		С
75	3,20	5,6662		■		■		С
75	3,50	6,1715		■		■		С
75	4,00	7,0039		■		■
75	4,50	7,8239		■		■		С
75	4,60	7,9864						С
75	5,00	8,6315		■		■		С
75	5,50	9,4269				■		С
75	6,00	10,2099				■		С
75	6,50	10,9805				■
75	7,00	11,7389				■		С
75	7,50	12,4849				■
75	8,00	13,2186				■		С
75	8,50	13,9399				■
75	9,00	14,6489				■		С
75	9,50	15,3456				■
75	10,00	16,0300				■		С
75	11,00	17,3617				■
75	12,00	18,6441				■		С

вернуться наверх

Сортамент трубной продукции и масса 1 м, кг. Диаметр 76-105 мм

Для быстрого перехода к нужному диаметру выберите подходящий диапазон диаметров и нажмите на ссылку:

d, мм

В таблице приняты следующие обозначения:

■ — данное сочетание наружного диаметра и толщины стенки предусмотрено данным стандартом;

X — не применяется при проектировании нового оборудования;

C — данная труба изготавливается по согласованию изготовителя с потребителем.

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 76-80 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
76	0,80	1,4836						С
76	1,00	1,8496				■		С
76	1,20	2,2136				■		С
76	1,40	2,5756	■			■
76	1,50	2,7559	X	■		■		С
76	1,60	2,9357	■	■		■
76	1,80	3,2938	■	■		■		С
76	2,00	3,6499	■	■		■		С
76	2,20	4,0040	■	■		■		С
76	2,50	4,5316	■	■		■		С
76	2,80	5,0546	■	■		■		С
76	3,00	5,4009	■	■	С	■	С	С
76	3,20	5,7451	■	■	С	■		С
76	3,50	6,2579	■	■	■	■	■	С
76	3,80	6,7661	■
76	4,00	7,1025	■	■	■	■	■
76	4,50	7,9348	■	■	■	■	■	С
76	4,60	8,0998						С
76	5,00	8,7548	■	■	■	■	■	■
76	5,50	9,5625	■		■	■	■	■
76	6,00	10,3578			■	■	■	■
76	6,50	11,1408			X	■	■
76	7,00	11,9115			■	■	■	■
76	7,50	12,6698			X	■	X
76	8,00	13,4159			■	■	■	■
76	8,50	14,1495			X	■	X
76	9,00	14,8709			■	■	■	■
76	9,50	15,5799			X	■	X
76	10,00	16,2766			■	■	X	■
76	11,00	17,6330			■	■	■
76	12,00	18,9400			■	■	■	■
76	13,00	20,1978			X		■
76	14,00	21,4062			■		■
76	15,00	22,5653			X		С
76	16,00	23,6750			■		С
76	17,00	24,7355			■		С
76	18,00	25,7466			■		С
76	19,00	26,7084			X		СX
77	2,50	4,5932		■
77	2,80	5,1237		■
77	3,00	5,4749		■
77	3,20	5,8241		■
77	3,50	6,3442		■
77	4,00	7,2012		■
77	4,50	8,0458		■
77	5,00	8,8781		■
80	0,80	1,5626						С
80	1,00	1,9483						С
80	1,20	2,3320				■		С
80	1,40	2,7138				■
80	1,50	2,9039				■		С
80	1,60	3,0935				■
80	1,80	3,4714				■		С
80	2,00	3,8472				■		С
80	2,20	4,2211				■		С
80	2,50	4,7782		■		■		С
80	2,80	5,3308		■		■		С
80	3,00	5,6968		■		■		С
80	3,20	6,0608		■		■		С
80	3,50	6,6031		■		■		С
80	4,00	7,4971		■		■
80	4,50	8,3787		■		■		С
80	4,60	8,5536						С
80	5,00	9,2481		■		■		■
80	5,50	10,1051				■		■
80	6,00	10,9497				■		■
80	6,50	11,7820				■
80	7,00	12,6020				■		■
80	7,50	13,4097				■
80	8,00	14,2050				■		■
80	8,50	14,9880				■
80	9,00	15,7587				■		■
80	9,50	16,5170				■
80	10,00	17,2631				■		■
80	11,00	18,7181				■
80	12,00	20,1238				■		■

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 81-85 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
82,5	3,50	6,8189			■
82,5	4,00	7,7437			■
82,5	4,50	8,6562			■
82,5	5,00	9,5563			■
82,5	5,50	10,4441			■
82,5	6,00	11,3196			■
82,5	6,50	12,1828			X
82,5	7,00	13,0336			■
82,5	7,50	13,8721			X
82,5	8,00	14,6983			■
82,5	8,50	15,5121			X
82,5	9,00	16,3136			■
82,5	9,50	17,1028			X
82,5	10,00	17,8796			■
82,5	11,00	19,3963			■
82,5	12,00	20,8636			■
82,5	13,00	22,2817			X
82,5	14,00	23,6504			■
82,5	15,00	24,9698			X
82,5	16,00	26,2398			■
82,5	17,00	27,4606			■
82,5	18,00	28,6320			■
82,5	19,00	29,7541			X
83	0,80	1,6217						С
83	1,00	2,0222						С
83	1,20	2,4208				■		С
83	1,40	2,8173				■
83	1,50	3,0149				■		С
83	1,60	3,2119				■
83	1,80	3,6045				■		С
83	2,00	3,9952				■		С
83	2,20	4,3838				■		С
83	2,50	4,9631		■		■		С
83	2,80	5,5380		■		■		С
83	3,00	5,9188		■		■		С
83	3,20	6,2976		■		■		С
83	3,50	6,8621		■	■	■	■	С
83	4,00	7,7930		■	■	■	■
83	4,50	8,7117		■	■	■	■	С
83	4,60	8,8939						С
83	5,00	9,6180		■	■	■	■	■
83	5,50	10,5120			■	■	■	■
83	6,00	11,3936			■	■	■	■
83	6,50	12,2629			X	■	■
83	7,00	13,1199			■	■	■	■
83	7,50	13,9646			X	■	X
83	8,00	14,7969			■	■	■	■
83	8,50	15,6169			X	■	X
83	9,00	16,4246			■	■	■	■
83	9,50	17,2199			X	■	X
83	10,00	18,0029			■	■	X	■
83	11,00	19,5319			■	■	■
83	12,00	21,0116			■	■	■	■
83	13,00	22,4420			X		■
83	14,00	23,8230			■		■
83	15,00	25,1547			X		■
83	16,00	26,4371			■		■
83	17,00	27,6702			■		■
83	18,00	28,8540			■		С
83	19,00	29,9884			X		СX
85	0,80	1,6612						С
85	1,00	2,0716						С
85	1,20	2,4800				■		С
85	1,40	2,8864				■
85	1,50	3,0889				■		С
85	1,60	3,2908				■
85	1,80	3,6933				■		С
85	2,00	4,0938				■		С
85	2,20	4,4923				■		С
85	2,50	5,0864				■		С
85	2,80	5,6761				■		С
85	3,00	6,0667				■		С
85	3,20	6,4554				■		С
85	3,50	7,0347				■		С
85	4,00	7,9903				■
85	4,50	8,9336				■		С
85	4,60	9,1208						С
85	5,00	9,8646				■		■
85	5,50	10,7832				■		■
85	6,00	11,6896				■		■
85	6,50	12,5835				■
85	7,00	13,4652				■		■
85	7,50	14,3345				■
85	8,00	15,1915				■		■
85	8,50	16,0361				■
85	9,00	16,8685				■		■
85	9,50	17,6885				■
85	10,00	18,4961				■		■
85	11,00	20,0745				■
85	12,00	21,6035				■		■

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 86-90 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
87	2,50	5,2097		X
87	2,80	5,8142		X
87	3,00	6,2147		X
87	3,20	6,6132		X
87	3,50	7,2073		X
87	4,00	8,1876		X
87	4,50	9,1556		X
87	5,00	10,1112		X
88	1,60	3,4092	■
88	1,80	3,8265	■
88	2,00	4,2418	■
88	2,20	4,6551	■
88	2,50	5,2714	■
88	2,80	5,8832	■
88	3,00	6,2887	■
88	3,20	6,6921	■
88	3,50	7,2936	■
88	3,80	7,8907	■
88	4,00	8,2863	■
88	4,50	9,2666	■
88	5,00	10,2345	■
88	5,50	11,1902	■
89	0,80	1,7401						С
89	1,00	2,1702						С
89	1,20	2,5983				■		С
89	1,40	3,0245				■
89	1,50	3,2368				■		С
89	1,60	3,4487	■			■
89	1,80	3,8709	■			■		С
89	2,00	4,2911	■			■		С
89	2,20	4,7094	■			■		С
89	2,50	5,3330	■	■		■		С
89	2,80	5,9523	■	■		■		С
89	3,00	6,3627	■	■		■		С
89	3,20	6,7711	■	■		■		С
89	3,50	7,3800	■	■	■	■	■	С
89	3,80	7,9844	■
89	4,00	8,3849	■	■	■	■	■
89	4,50	9,3775	■	■	■	■	■	С
89	4,60	9,5746						С
89	5,00	10,3578	■	■	■	■	■	■
89	5,50	11,3258	■		■	■	■	■
89	6,00	12,2814			■	■	■	■
89	6,50	13,2247			X	■	■
89	7,00	14,1557			■	■	■	■
89	7,50	15,0743			X	■	X
89	8,00	15,9807			■	■	■	■
89	8,50	16,8746			X	■	X
89	9,00	17,7563			■	■	■	■
89	9,50	18,6256			X	■	X
89	10,00	19,4826			■	■	X	■
89	11,00	21,1596			■	■	■
89	12,00	22,7872			■	■	■	■
89	13,00	24,3656			X		■
89	14,00	25,8946			■		■
89	15,00	27,3743			X		■
89	16,00	28,8046			■		■
89	17,00	30,1857			■		■
89	18,00	31,5174			■		■
89	19,00	32,7998			X		X
89	20,00	34,0329			■		■
89	22,00	36,3511			■
89	24,00	38,4719			X
90	0,80	1,7598						С
90	1,00	2,1949						С
90	1,20	2,6279				■		С
90	1,40	3,0590				■
90	1,50	3,2738				■		С
90	1,60	3,4881				■
90	1,80	3,9153				■		С
90	2,00	4,3404				■		С
90	2,20	4,7636				■		С
90	2,50	5,3947				■		С
90	2,80	6,0214				■		С
90	3,00	6,4367				■		С
90	3,20	6,8500				■		С
90	3,50	7,4663		■		■		С
90	4,00	8,4836		■		■
90	4,50	9,4885		■		■		С
90	4,60	9,6880						С
90	5,00	10,4811		■		■		■
90	5,50	11,4614				■		■
90	6,00	12,4294				■		■
90	6,50	13,3850				■
90	7,00	14,3283				■		■
90	7,50	15,2593				■
90	8,00	16,1779				■		■
90	8,50	17,0843				■
90	9,00	17,9782				■		■
90	9,50	18,8599				■
90	10,00	19,7292				■		■
90	11,00	21,4308				■
90	12,00	23,0832				■		■

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 95-100 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
95	0,80	1,8585						С
95	1,00	2,3182						С
95	1,20	2,7759				■		С
95	1,40	3,2316				■
95	1,50	3,4588				■		С
95	1,60	3,6854				■
95	1,80	4,1372				■		С
95	2,00	4,5870	■			■		С
95	2,20	5,0349				■		С
95	2,50	5,7030	■			■		С
95	2,80	6,3666				■		С
95	3,00	6,8066				■		С
95	3,20	7,2446	■			■		С
95	3,50	7,8978			■	■	■	С
95	4,00	8,9768			■	■	■
95	4,50	10,0434			■	■	■	С
95	4,60	10,2552						С
95	5,00	11,0977	■		■	■	■	■
95	5,50	12,1396			■	■	■	■
95	6,00	13,1692			■	■	■	■
95	6,50	14,1865			X	■	■
95	7,00	15,1915			■	■	■	■
95	7,50	16,1841			X	■	X
95	8,00	17,1644			■	■	■	■
95	8,50	18,1324			X	■	X
95	9,00	19,0880			■	■	■	■
95	9,50	20,0313			X	■	X
95	10,00	20,9623			■	■	X	■
95	11,00	22,7872			■	■	■
95	12,00	24,5629			■	■	■	■
95	13,00	26,2892			X		■
95	14,00	27,9661			■		■
95	15,00	29,5938			X		■
95	16,00	31,1721			■		■
95	17,00	32,7012			■		■
95	18,00	34,1808			■		■
95	19,00	35,6112			X		X
95	20,00	36,9923			■		■
95	22,00	39,6064			■		■
95	24,00	42,0232			X
100	0,80	1,9571						С
100	1,00	2,4415						С
100	1,20	2,9239						С
100	1,50	3,6437				■		С
100	1,60	3,8827				■
100	1,80	4,3592				■		С
100	2,00	4,8337				■		С
100	2,20	5,3062				■		С
100	2,50	6,0112				■		С
100	2,80	6,7119				■		С
100	3,00	7,1765				■		С
100	3,20	7,6391				■		С
100	3,50	8,3294		■		■		С
100	4,00	9,4700		■		■
100	4,50	10,5983		■		■		С
100	4,60	10,8225						С
100	5,00	11,7142		■		■		■
100	5,50	12,8178				■		■
100	6,00	13,9091				■		■
100	6,50	14,9880				■
100	7,00	16,0546				■		■
100	7,50	17,1089				■
100	8,00	18,1509				■		■
100	8,50	19,1805				■
100	9,00	20,1978				■		■
100	9,50	21,2027				■
100	10,00	22,1954				■		■
100	11,00	24,1436				■
100	12,00	26,0425				■		■
100	14,00	29,6924				■
100	16,00	33,1451				■
100	18,00	36,4004				■

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 101-105 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
101	4,00	9,5687		X
101	4,50	10,7093		X
101	5,00	11,8375		X
102	1,00	2,4908						С
102	1,20	2,9831						С
102	1,50	3,7177				■		С
102	1,60	3,9616				■
102	1,80	4,4479	■			■		С
102	2,00	4,9323	■			■		С
102	2,20	5,4147	■			■		С
102	2,50	6,1345	■			■		С
102	2,80	6,8500	■			■		С
102	3,00	7,3245	■			■		С
102	3,20	7,7970	■			■		С
102	3,50	8,5021	■		■	■	■	С
102	3,80	9,2027	■
102	4,00	9,6673	■	■	■	■	■
102	4,50	10,8202	■	■	■	■	■	С
102	4,60	11,0493						С
102	5,00	11,9608	■	■	■	■	■	■
102	5,50	13,0891	■		■	■	■	■
102	6,00	14,2050			■	■	■	■
102	6,50	15,3086			X	■	■
102	7,00	16,3999			■	■	■	■
102	7,50	17,4788			X	■	X
102	8,00	18,5454			■	■	■	■
102	8,50	19,5997			X	■	X
102	9,00	20,6417			■	■	■	■
102	9,50	21,6713			X	■	X
102	10,00	22,6886			■	■	X	■
102	11,00	24,6862			■	■	■
102	12,00	26,6344			■	■	■	■
102	13,00	28,5334			X		■
102	14,00	30,3830			■	■	■	С
102	15,00	32,1833			X		■
102	16,00	33,9342			■	■	■	С
102	17,00	35,6359			■		■
102	18,00	37,2882			■	■	■	С
102	19,00	38,8912			X		X
102	20,00	40,4449			■		■	С
102	22,00	43,4042			■		■	С
102	24,00	46,1663			X		X	С
102	28,00	51,0986						С
102	30,00	53,2688						С
102	32,00	55,2418						С
104	4,00	9,8646			■
104	4,50	11,0422			■
104	5,00	12,2074			■
104	5,50	13,3604			■
104	6,00	14,5010			■
104	6,50	15,6292			X
104	7,00	16,7452			■
104	7,50	17,8488			X
104	8,00	18,9400			■
104	8,50	20,0190			X
104	9,00	21,0856			■
104	9,50	22,1399			X
104	10,00	23,1818			■
104	11,00	25,2287			■
104	12,00	27,2263			■
104	13,00	29,1746			X
104	14,00	31,0735			■
104	15,00	32,9231			X
104	16,00	34,7234			■
104	17,00	36,4744			■
104	18,00	38,1760			■
104	19,00	39,8283			X
104	20,00	41,4313			■
104	22,00	44,4894			■
104	24,00	47,3501			X

вернуться наверх

Сортамент трубной продукции и масса 1 м, кг. Диаметр 106-170 мм

Для быстрого перехода к нужному диаметру выберите подходящий диапазон диаметров и нажмите на ссылку:

d, мм

В таблице приняты следующие обозначения:

■ — данное сочетание наружного диаметра и толщины стенки предусмотрено данным стандартом;

X — не применяется при проектировании нового оборудования;

C — данная труба изготавливается по согласованию изготовителя с потребителем.

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 106-115 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
108	1,00	2,6388						С
108	1,20	3,1606						С
108	1,50	3,9397				■		С
108	1,60	4,1984				■
108	1,80	4,7143	■			■		С
108	2,00	5,2282	■			■		С
108	2,20	5,7402	■			■		С
108	2,50	6,5045	■			■		С
108	2,80	7,2643	■			■		С
108	3,00	7,7684	■			■		С
108	3,20	8,2705	■			■		С
108	3,50	9,0199	■			■		С
108	3,80	9,7650	■
108	4,00	10,2592	■		■	■	■
108	4,50	11,4861	■		■	■	■	С
108	4,60	11,7300						С
108	5,00	12,7007	■		■	■	■	■
108	5,50	13,9029	■		■	■	■	■
108	6,00	15,0928			■	■	■	■
108	6,50	16,2704			X	■	■
108	7,00	17,4357			■	■	■	■
108	7,50	18,5886			X	■	X
108	8,00	19,7292			■	■	■	■
108	8,50	20,8575			X	■	X
108	9,00	21,9734			■	■	■	■
108	9,50	23,0770			X	■	X
108	10,00	24,1683			■	■	X	■
108	11,00	26,3138			■	■	■
108	12,00	28,4101			■	■	■	■
108	13,00	30,4570			X		■
108	14,00	32,4545			■	■	■	С
108	15,00	34,4028			X		■
108	16,00	36,3017			■	■	■	С
108	17,00	38,1513			■		■
108	18,00	39,9516			■	■	■	С
108	19,00	41,7026			X		X
108	20,00	43,4042			■		■	С
108	22,00	46,6596			■		■	С
108	24,00	49,7176			X		X	С
108	25,00	51,1726			■		■
108	26,00	52,5783			X		X
108	28,00	55,2418			■			С
108	30,00	57,7079						С
108	32,00	59,9768						С
110	1,00	2,6881						С
110	1,20	3,2198						С
110	1,50	4,0137				■		С
110	1,60	4,2773				■
110	1,80	4,8031				■		С
110	2,00	5,3269				■		С
110	2,20	5,8487				■		С
110	2,50	6,6278				■		С
110	2,80	7,4024				■		С
110	3,00	7,9163				■		С
110	3,20	8,4283				■		С
110	3,50	9,1926				■		С
110	4,00	10,4565		■		■
110	4,50	11,7080		■		■		С
110	4,60	11,9569						С
110	5,00	12,9473		■		■		■
110	5,50	14,1742				■		■
110	6,00	15,3888				■		■
110	6,50	16,5910				■
110	7,00	17,7809				■		■
110	7,50	18,9585				■
110	8,00	20,1238				■		■
110	8,50	21,2767				■
110	9,00	22,4173				■		■
110	9,50	23,5456				■
110	10,00	24,6615				■		■
110	11,00	26,8564				■
110	12,00	29,0019				■		■
110	14,00	33,1451				■		С
110	16,00	37,0909				■		С
110	18,00	40,8394				■		С
110	20,00	44,3907				■		С
110	22,00	47,7447				■		С
110	24,00	50,9013						С
110	28,00	56,6228						С
110	30,00	59,1876						С
110	32,00	61,5551						С
114	1,80	4,9806	■
114	2,00	5,5242	■
114	2,20	6,0657	■
114	2,50	6,8744	■
114	2,80	7,6786	■
114	3,00	8,2123	■
114	3,20	8,7440	■
114	3,50	9,5378	■
114	3,80	10,3273	■
114	4,00	10,8511	■		■		С
114	4,50	12,1520	■		■		С
114	5,00	13,4405	■		■		С
114	5,50	14,7168	■		■		С
114	6,00	15,9807			■		С
114	6,50	17,2322			X		С
114	7,00	18,4715			■		С
114	7,50	19,6984			X		СX
114	8,00	20,9130			■		С
114	8,50	22,1152			X		СX
114	9,00	23,3051			■		С
114	9,50	24,4827			X		СX
114	10,00	25,6480			■		СX
114	11,00	27,9415			■		■
114	12,00	30,1857			■		■
114	13,00	32,3806			X		■
114	14,00	34,5261			■		■
114	15,00	36,6223			X		■
114	16,00	38,6692			■		■
114	17,00	40,6668			■		■
114	18,00	42,6151			■		■
114	19,00	44,5140			X		X
114	20,00	46,3636			■		■
114	22,00	49,9149			■		■
114	24,00	53,2688			X		X
114	25,00	54,8718			■		■
114	26,00	56,4255			X		X
114	28,00	59,3849			■		■

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 116-130 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
120	1,00	2,9347						С
120	1,20	3,5157						С
120	1,50	4,3836				■		С
120	1,60	4,6719				■
120	1,80	5,2470				■		С
120	2,00	5,8201				■		С
120	2,20	6,3913				■		С
120	2,50	7,2443				■		С
120	2,80	8,0929				■		С
120	3,00	8,6562				■		С
120	3,20	9,2175				■		С
120	3,50	10,0557				■		С
120	4,00	11,4429				■
120	4,50	12,8178				■		С
120	4,60	13,0913						С
120	5,00	14,1804				■		■
120	5,50	15,5306				■		■
120	6,00	16,8685				■		■
120	6,50	18,1940				■
120	7,00	19,5072				■		■
120	7,50	20,8081				■
120	8,00	22,0967				■		■
120	8,50	23,3729				■
120	9,00	24,6368				■		■
120	9,50	25,8884				■
120	10,00	27,1277				■		■
120	11,00	29,5691				■
120	12,00	31,9613				■		■
120	14,00	36,5977				■		■
120	16,00	41,0367				■		■
120	18,00	45,2785				■		■
120	20,00	49,3230				■		■
120	22,00	53,1702				■		С
120	24,00	56,8201						С
120	28,00	63,5280						С
120	30,00	66,5861						С
120	32,00	69,4468						С
121	4,00	11,5416			■		С
121	4,50	12,9288			■		С
121	5,00	14,3037			■		С
121	5,50	15,6662			■		С
121	6,00	17,0164			■		С
121	6,50	18,3543			X		С
121	7,00	19,6799			■		С
121	7,50	20,9931			X		СX
121	8,00	22,2940			■		С
121	8,50	23,5826			X		СX
121	9,00	24,8588			■		С
121	9,50	26,1227			X		СX
121	10,00	27,3743			■		СX
121	11,00	29,8404			■		С
121	12,00	32,2572			■		■
121	13,00	34,6247			X		■
121	14,00	36,9429			■		■
121	15,00	39,2118			X		■
121	16,00	41,4313			■		■
121	17,00	43,6015			■		■
121	18,00	45,7224			■		■
121	19,00	47,7940			X		X
121	20,00	49,8162			■		■
121	22,00	53,7128			■		■
121	24,00	57,4120			X		X
121	25,00	59,1876			■		■
121	26,00	60,9139			X		X
121	28,00	64,2186			■		■
121	30,00	67,3259					■
127	1,80	5,5577	■
127	2,00	6,1654	■
127	2,20	6,7711	■
127	2,50	7,6759	■
127	2,80	8,5763	■
127	3,00	9,1741	■
127	3,20	9,7699	■
127	3,50	10,6599	■
127	3,80	11,5455	■
127	4,00	12,1335	■		■		С
127	4,50	13,5947	■		■		С
127	5,00	15,0435	■		■		С
127	5,50	16,4800	■		■		С
127	6,00	17,9043			■		С
127	6,50	19,3161			X		С
127	7,00	20,7157			■		С
127	7,50	22,1029			X		СX
127	8,00	23,4778			■		С
127	8,50	24,8403			X		СX
127	9,00	26,1905			■		С
127	9,50	27,5284			X		СX
127	10,00	28,8540			■		СX
127	11,00	31,4681			■		С
127	12,00	34,0329			■		С
127	13,00	36,5483			X		■
127	14,00	39,0145			■		■
127	15,00	41,4313			X		■
127	16,00	43,7988			■		■
127	17,00	46,1170			■		■
127	18,00	48,3859			■		■
127	19,00	50,6054			X		X
127	20,00	52,7756			■		■
127	22,00	56,9681			■		■
127	24,00	60,9632			X		X
127	25,00	62,8868			■		■
127	26,00	64,7611			X		X
127	28,00	68,3617			■		■
127	30,00	71,7650			■		■
130	1,00	3,1813						С
130	1,20	3,8117						С
130	1,50	4,7535				■		С
130	1,60	5,0665				■
130	1,80	5,6909				■		С
130	2,00	6,3133				■		С
130	2,20	6,9338				■		С
130	2,50	7,8609				■		С
130	2,80	8,7834				■		С
130	3,00	9,3960				■		С
130	3,20	10,0067				■		С
130	3,50	10,9189				■		С
130	4,00	12,4294				■
130	4,50	13,9276				■		С
130	4,60	14,2257						С
130	5,00	15,4134				■		■
130	5,50	16,8870				■		■
130	6,00	18,3482				■		■
130	6,50	19,7970				■
130	7,00	21,2336				■		■
130	7,50	22,6578				■
130	8,00	24,0696				■		■
130	8,50	25,4692				■
130	9,00	26,8564				■		■
130	9,50	28,2313				■
130	10,00	29,5938				■		■
130	11,00	32,2819				■
130	12,00	34,9207				■		■
130	14,00	40,0503				■		■
130	16,00	44,9826				■		■
130	18,00	49,7176				■		■
130	20,00	54,2553				■		■
130	22,00	58,5957				■		■
130	24,00	62,7389						С
130	28,00	70,4333						С
130	30,00	73,9845						С
130	32,00	77,3385						С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 131-140 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
133	1,80	5,8241	■
133	2,00	6,4613	■
133	2,20	7,0966	■
133	2,50	8,0458	■
133	2,80	8,9906	■
133	3,00	9,6180	■
133	3,20	10,2434	■
133	3,50	11,1778	■
133	3,80	12,1078	■
133	4,00	12,7253	■		■		С
133	4,50	14,2605	■		■		С
133	5,00	15,7834	■		■		С
133	5,50	17,2939	■		■		С
133	6,00	18,7921			■		С
133	6,50	20,2779			X		С
133	7,00	21,7514			■		С
133	7,50	23,2126			X		СX
133	8,00	24,6615			■		С
133	8,50	26,0980			X		СX
133	9,00	27,5222			■		С
133	9,50	28,9341			X		СX
133	10,00	30,3336			■		СX
133	11,00	33,0957			■		С
133	12,00	35,8085			■		С
133	13,00	38,4719			X		■
133	14,00	41,0861			■		■
133	15,00	43,6509			X		■
133	16,00	46,1663			■		■
133	17,00	48,6325			■		■
133	18,00	51,0493			■		■
133	19,00	53,4168			X		X
133	20,00	55,7350			■		■
133	22,00	60,2234			■		■
133	24,00	64,5145			X		X
133	25,00	66,5861			■		■
133	26,00	68,6083			X		X
133	28,00	72,5048			■		■
133	30,00	76,2040			■		■
133	32,00	79,7060			■		■
140	1,00	3,4279						С
140	1,20	4,1076						С
140	1,50	5,1234						С
140	1,60	5,4610				■
140	1,80	6,1348	■			■		С
140	2,00	6,8066	■			■		С
140	2,20	7,4764	■			■		С
140	2,50	8,4774	■			■		С
140	2,80	9,4740	■			■		С
140	3,00	10,1359	■			■		С
140	3,20	10,7958	■			■		С
140	3,50	11,7820	■			■		С
140	3,80	12,7638	■
140	4,00	13,4159	■			■
140	4,50	15,0374	■		■	■	С	С
140	4,60	15,3602						С
140	5,00	16,6465	■		■	■	С	■
140	5,50	18,2433	■		■	■	С	■
140	6,00	19,8278			■	■	С	■
140	6,50	21,4000			X	■	С
140	7,00	22,9599			■	■	С	■
140	7,50	24,5074			X	■	СX
140	8,00	26,0425			■	■	С	■
140	8,50	27,5654			X	■	СX
140	9,00	29,0759			■	■	С	■
140	9,50	30,5741			X	■	СX
140	10,00	32,0600			■	■	СX	■
140	11,00	34,9947			■	■	С
140	12,00	37,8801			■	■	С	■
140	13,00	40,7161			X		С
140	14,00	43,5029			■	■	■	■
140	15,00	46,2403			X		■
140	16,00	48,9284			■	■	■	■
140	17,00	51,5672			■		■
140	18,00	54,1567			■	■	■	■
140	19,00	56,6968			X		X
140	20,00	59,1876			■	■	■	■
140	22,00	64,0213			■	■	■	■
140	24,00	68,6576			X		X	С
140	25,00	70,9018			■		■
140	26,00	73,0967			X		X
140	28,00	77,3385			■		■	С
140	30,00	81,3830			■		■	С
140	32,00	85,2302			■		■	С
140	34,00	88,8801			X		X
140	35,00	90,6310			X
140	36,00	92,3327			■

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 146-155 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
146	4,50	15,7032			■		С
146	5,00	17,3864			■		С
146	5,50	19,0572			■		С
146	6,00	20,7157			■		С
146	6,50	22,3618			X		С
146	7,00	23,9956			■		С
146	7,50	25,6171			X		СX
146	8,00	27,2263			■		С
146	8,50	28,8231			X		СX
146	9,00	30,4076			■		С
146	9,50	31,9798			X		СX
146	10,00	33,5396			■		СX
146	11,00	36,6223			■		С
146	12,00	39,6557			■		С
146	13,00	42,6397			X		С
146	14,00	45,5745			■		С
146	15,00	48,4599			X		■
146	16,00	51,2959			■		■
146	17,00	54,0827			■		■
146	18,00	56,8201			■		■
146	19,00	59,5082			X		X
146	20,00	62,1470			■		■
146	22,00	67,2766			■		■
146	24,00	72,2089			X		X
146	25,00	74,6010			■		■
146	26,00	76,9439			X		X
146	28,00	81,4816			■		■
146	30,00	85,8220			■		■
146	32,00	89,9652			■		■
146	34,00	93,9110			X		X
146	35,00	95,8099			X		X
146	36,00	97,6595			■		X
150	1,00	3,6746						С
150	1,20	4,4036						С
150	1,50	5,4933						С
150	1,80	6,5787				■		С
150	2,00	7,2998				■		С
150	2,20	8,0189				■		С
150	2,50	9,0939				■		С
150	2,80	10,1645				■		С
150	3,00	10,8757				■		С
150	3,20	11,5850				■		С
150	3,50	12,6452				■		С
150	4,00	14,4023				■
150	4,50	16,1471				■		С
150	4,60	16,4946						С
150	5,00	17,8796				■		■
150	5,50	19,5997				■		■
150	6,00	21,3075				■		■
150	6,50	23,0030				■
150	7,00	24,6862				■		■
150	7,50	26,3570				■
150	8,00	28,0155				■		■
150	8,50	29,6616				■
150	9,00	31,2954				■		■
150	9,50	32,9169				■
150	10,00	34,5261				■		■
150	11,00	37,7074				■
150	12,00	40,8394				■		■
150	14,00	46,9555				■		■
150	16,00	52,8743				■		■
150	18,00	58,5957				■		■
150	20,00	64,1199				■		■
150	22,00	69,4468				■		■
150	24,00	74,5764						С
150	28,00	84,2437						С
150	30,00	88,7814						С
150	32,00	93,1218						С
152	1,80	6,6675	■
152	2,00	7,3985	■
152	2,20	8,1274	■
152	2,50	9,2172	■
152	2,80	10,3026	■
152	3,00	11,0237	■
152	3,20	11,7428	■
152	3,50	12,8178	■
152	3,80	13,8884	■
152	4,00	14,5996	■
152	4,50	16,3691	■		■		С
152	5,00	18,1262	■		■		С
152	5,50	19,8710	■		■		С
152	6,00	21,6035			■		С
152	6,50	23,3236			X		С
152	7,00	25,0314			■		С
152	7,50	26,7269			X		СX
152	8,00	28,4101			■		С
152	8,50	30,0809			X		СX
152	9,00	31,7394			■		С
152	9,50	33,3855			X		СX
152	10,00	35,0193			■		СX
152	11,00	38,2500			■		С
152	12,00	41,4313			■		С
152	13,00	44,5633			X		С
152	14,00	47,6460			■		С
152	15,00	50,6794			X		■
152	16,00	53,6634			■		■
152	17,00	56,5981			■		■
152	18,00	59,4835			■		■
152	19,00	62,3196			X		X
152	20,00	65,1064			■		■
152	22,00	70,5319			■		■
152	24,00	75,7601			X		X
152	25,00	78,3003			■		■
152	26,00	80,7911			X		X
152	28,00	85,6247			■		■
152	30,00	90,2611			■		■
152	32,00	94,7002			■		■
152	34,00	98,9419			X		X
152	35,00	100,9889			X		X
152	36,00	102,9864			■		X

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 156-170 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
159	1,80	6,9782	■
159	2,00	7,7437	■
159	2,20	8,5072	■
159	2,50	9,6488	■
159	2,80	10,7860	■
159	3,00	11,5416	■
159	3,20	12,2952	■
159	3,50	13,4220	■
159	3,80	14,5444	■
159	4,00	15,2901	■
159	4,50	17,1459	■		■		С
159	5,00	18,9894	■		■		С
159	5,50	20,8205	■		■		С
159	6,00	22,6393	■		■		С
159	6,50	24,4457			X		С
159	7,00	26,2398	■		■		С
159	7,50	28,0216			X		СX
159	8,00	29,7911	■		■		С
159	8,50	31,5482			X		СX
159	9,00	33,2930			■		С
159	9,50	35,0255			X		СX
159	10,00	36,7456			■		СX
159	11,00	40,1489			■		С
159	12,00	43,5029			■		С
159	13,00	46,8075			X		С
159	14,00	50,0628			■		С
159	15,00	53,2688			X		С
159	16,00	56,4255			■		■
159	17,00	59,5329			■		■
159	18,00	62,5909			■		■
159	19,00	65,5996			X		X
159	20,00	68,5590			■		■
159	22,00	74,3298			■		■
159	24,00	79,9033			X		X
159	25,00	82,6160			■		■
159	26,00	85,2795			X		X
159	28,00	90,4584			■		■
159	30,00	95,4400			■		■
159	32,00	100,2243			■		■
159	34,00	104,8114			X		X
159	35,00	107,0309			X		X
159	36,00	109,2011			■		X
159	38,00	113,3936					X
160	1,00	3,9212						С
160	1,20	4,6995						С
160	1,50	5,8633						С
160	1,80	7,0226						С
160	2,00	7,7930				■		С
160	2,20	8,5615				■		С
160	2,50	9,7105				■		С
160	2,80	10,8550				■		С
160	3,00	11,6156				■		С
160	3,20	12,3742				■		С
160	3,50	13,5083				■		С
160	4,00	15,3888				■
160	4,50	17,2569				■		С
160	4,60	17,6290						С
160	5,00	19,1127				■		■
160	5,50	20,9561				■		■
160	6,00	22,7872				■		■
160	6,50	24,6060				■
160	7,00	26,4125				■		■
160	7,50	28,2066				■
160	8,00	29,9884				■		■
160	8,50	31,7578				■
160	9,00	33,5150				■		■
160	9,50	35,2598				■
160	10,00	36,9923				■		■
160	11,00	40,4202				■
160	12,00	43,7988				■		■
160	14,00	50,4081				■		■
160	16,00	56,8201				■		■
160	18,00	63,0348				■		■
160	20,00	69,0522				■		■
160	22,00	74,8723				■		■
160	24,00	80,4951						С
160	28,00	91,1489						С
160	30,00	96,1799						С
160	32,00	101,0135						С
165	5,00	19,7292			С
165	5,50	21,6343			■
165	6,00	23,5271			■
165	6,50	25,4075			X
165	7,00	27,2756			■
165	7,50	29,1314			X
165	8,00	30,9748			■
165	8,50	32,8060			X
165	9,00	34,6247			■
165	9,50	36,4312			X
165	10,00	38,2253			■
165	11,00	41,7766			■
165	12,00	45,2785			■
165	13,00	48,7311			X
165	14,00	52,1344			■
165	15,00	55,4884			X
165	16,00	58,7930			■
165	17,00	62,0483			■
165	18,00	65,2543			■
165	19,00	68,4110			X
165	20,00	71,5184			■
165	22,00	77,5851			■
165	24,00	83,4545			X
165	25,00	86,3153			■
165	26,00	89,1267			X
165	28,00	94,6015			■
165	30,00	99,8791			■
165	32,00	104,9594			■
165	34,00	109,8423			X
165	35,00	112,2098			X
165	36,00	114,5280			■
165	38,00	119,0164			X
165	40,00	123,3075			■
165	42,00	127,4013			X
165	45,00	133,1721			■
168	1,80	7,3777	■
168	2,00	8,1876	■
168	2,20	8,9955	■
168	2,50	10,2037	■
168	2,80	11,4074	■
168	3,00	12,2074	■
168	3,20	13,0055	■
168	3,50	14,1989	■
168	3,80	15,3878	■
168	4,00	16,1779	■
168	4,50	18,1447	■
168	5,00	20,0991	■		С		С
168	5,50	22,0412	■		■		С
168	6,00	23,9710	■		■		С
168	6,50	25,8884			X		С
168	7,00	27,7935	■		■		С
168	7,50	29,6863			X		СX
168	8,00	31,5667	■		■		С
168	8,50	33,4348			X		СX
168	9,00	35,2906			■		С
168	9,50	37,1341			X		СX
168	10,00	38,9652			■		СX
168	11,00	42,5904			■		С
168	12,00	46,1663			■		С
168	13,00	49,6929			X		С
168	14,00	53,1702			■		С
168	15,00	56,5981			X		С
168	16,00	59,9768			■		С
168	17,00	63,3061			■		■
168	18,00	66,5861			■		■
168	19,00	69,8167			X		X
168	20,00	72,9980			■		■
168	22,00	79,2127			■		■
168	24,00	85,2302			X		X
168	25,00	88,1649			■		■
168	26,00	91,0503			X		X
168	28,00	96,6731			■		■
168	30,00	102,0986			■		■
168	32,00	107,3269			■		■
168	34,00	112,3578			X		X
168	35,00	114,7993			X		X
168	36,00	117,1915			■		X
168	38,00	121,8278			X		X
168	40,00	126,2669			■		X
168	42,00	130,5087			X
168	45,00	136,5014			■
170	1,00	4,1678						С
170	1,20	4,9954						С
170	1,50	6,2332						С
170	1,80	7,4665						С
170	2,00	8,2863				■		С
170	2,20	9,1040				■		С
170	2,50	10,3270				■		С
170	2,80	11,5455				■		С
170	3,00	12,3554				■		С
170	3,20	13,1633				■		С
170	3,50	14,3715				■		С
170	4,00	16,3752				■
170	4,50	18,3667				■		С
170	4,60	18,7635						С
170	5,00	20,3457				■		■
170	5,50	22,3125				■		■
170	6,00	24,2669				■		■
170	6,50	26,2090				■
170	7,00	28,1388				■		■
170	7,50	30,0562				■
170	8,00	31,9613				■		■
170	8,50	33,8541				■
170	9,00	35,7345				■		■
170	9,50	37,6026				■
170	10,00	39,4584				■		■
170	11,00	43,1330				■
170	12,00	46,7582				■		■
170	14,00	53,8607				■		■
170	16,00	60,7659				■		■
170	18,00	67,4739				■		■
170	20,00	73,9845				■		■
170	22,00	80,2979				■		■
170	24,00	86,4139				■		С
170	28,00	98,0541						С
170	30,00	103,5783						С
170	32,00	108,9052						С

вернуться наверх

Сортамент трубной продукции и масса 1 м, кг. Диаметр 171-250 мм

Для быстрого перехода к нужному диаметру выберите подходящий диапазон диаметров и нажмите на ссылку:

d, мм

В таблице приняты следующие обозначения:

■ — данное сочетание наружного диаметра и толщины стенки предусмотрено данным стандартом;

X — не применяется при проектировании нового оборудования;

C — данная труба изготавливается по согласованию изготовителя с потребителем.

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 171-190 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
177,8	1,80	7,8128	■
177,8	2,00	8,6710	■
177,8	2,20	9,5272	■
177,8	2,50	10,8079	■
177,8	2,80	12,0841	■
177,8	3,00	12,9325	■
177,8	3,20	13,7789	■
177,8	3,50	15,0447	■
177,8	3,80	16,3062	■
177,8	4,00	17,1447	■
177,8	4,50	19,2323	■
177,8	5,00	21,3075	■
177,8	5,50	23,3705	■
177,8	6,00	25,4211	■
177,8	7,00	29,4853	■
177,8	8,00	33,5002	■
178	5,00	21,3322			С
178	5,50	23,3976			■
178	6,00	25,4507			■
178	6,50	27,4914			X
178	7,00	29,5198			■
178	7,50	31,5359			X
178	8,00	33,5396			■
178	8,50	35,5311			X
178	9,00	37,5101			■
178	9,50	39,4769			X
178	10,00	41,4313			■
178	11,00	45,3032			■
178	12,00	49,1257			■
178	13,00	52,8989			X
178	14,00	56,6228			■
178	15,00	60,2974			X
178	16,00	63,9226			■
178	17,00	67,4985			■
178	18,00	71,0251			■
178	19,00	74,5024			X
178	20,00	77,9303			■
178	22,00	84,6383			■
178	24,00	91,1489			X
178	25,00	94,3302			■
178	26,00	97,4623			X
178	28,00	103,5783			■
178	30,00	109,4971			■
178	32,00	115,2185			■
178	34,00	120,7427			X
178	35,00	123,4308			X
178	36,00	126,0696			■
178	38,00	131,1992			X
178	40,00	136,1315			■
178	42,00	140,8665			X
178	45,00	147,5991			■
180	1,00	4,4144						С
180	1,20	5,2914						С
180	1,50	6,6031						С
180	1,80	7,9104						С
180	2,00	8,7795				■		С
180	2,20	9,6466				■		С
180	2,50	10,9435				■		С
180	2,80	12,2361				■		С
180	3,00	13,0953				■		С
180	3,20	13,9525				■		С
180	3,50	15,2346				■		С
180	4,00	17,3617	■			■
180	4,50	19,4764				■		С
180	4,60	19,8979						С
180	5,00	21,5788			С	■	С	■
180	5,50	23,6689			■	■	С	■
180	6,00	25,7466			■	■	С	■
180	6,50	27,8120			X	■	С
180	7,00	29,8651			■	■	С	■
180	7,50	31,9058			X	■	СX
180	8,00	33,9342			■	■	С	■
180	8,50	35,9503			X	■	СX
180	9,00	37,9541			■	■	С	■
180	9,50	39,9455			X	■	СX
180	10,00	41,9246			■	■	СX	■
180	11,00	45,8457			■	■	С
180	12,00	49,7176			■	■	С	■
180	13,00	53,5401			X		С
180	14,00	57,3133			■	■	С	■
180	15,00	61,0372			X		С
180	16,00	64,7118			■	■	С	■
180	17,00	68,3370			■		С
180	18,00	71,9129			■	■	■	■
180	19,00	75,4395			X		X
180	20,00	78,9168			■	■	■	■
180	22,00	85,7234			■	■	■	■
180	24,00	92,3327			X	■	X	■
180	25,00	95,5633			■		■
180	26,00	98,7447			X		X
180	28,00	104,9594			■		■	С
180	30,00	110,9768			■		■	С
180	32,00	116,7969			■		■	С
180	34,00	122,4197			X		X
180	35,00	125,1571			X		X
180	36,00	127,8452			■		X
180	38,00	133,0735			X		X
180	40,00	138,1044			■		X
180	42,00	142,9381			X		X
180	45,00	149,8186			■
190	1,00	4,6610						С
190	1,20	5,5873						С
190	1,50	6,9730						С
190	1,80	8,3543						С
190	2,00	9,2727						С
190	2,20	10,1891						С
190	2,50	11,5601						С
190	2,80	12,9266				■		С
190	3,00	13,8351				■		С
190	3,20	14,7417				■		С
190	3,50	16,0978				■		С
190	4,00	18,3482				■
190	4,50	20,5862				■		С
190	4,60	21,0323						С
190	5,00	22,8119				■		■
190	5,50	25,0253				■		■
190	6,00	27,2263				■		■
190	6,50	29,4150				■
190	7,00	31,5914				■		■
190	7,50	33,7554				■
190	8,00	35,9071				■		■
190	8,50	38,0465				■
190	9,00	40,1736				■		■
190	9,50	42,2883				■
190	10,00	44,3907				■		■
190	11,00	48,5585				■
190	12,00	52,6770				■		■
190	14,00	60,7659				■		■
190	16,00	68,6576				■		■
190	18,00	76,3520				■		■
190	20,00	83,8491				■		■
190	22,00	91,1489				■		■
190	24,00	98,2514				■		■
190	28,00	111,8646						С
190	30,00	118,3752						С
190	32,00	124,6886						С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 191-200 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
193,7	2,00	9,4552	■
193,7	2,20	10,3899	■
193,7	2,50	11,7882	■
193,7	2,80	13,1821	■
193,7	3,00	14,1088	■
193,7	3,20	15,0337	■
193,7	3,50	16,4172	■
193,7	3,80	17,7962	■
193,7	4,00	18,7131	■
193,7	4,50	20,9968	■
193,7	5,00	23,2681	■
193,7	5,50	25,5271	■
193,7	6,00	27,7738	■
193,7	7,00	32,2301	■
193,7	8,00	36,6371	■
194	5,00	23,3051			С		С
194	5,50	25,5678			■		С
194	6,00	27,8182			■		С
194	6,50	30,0562			X		С
194	7,00	32,2819			■		С
194	7,50	34,4953			X		СX
194	8,00	36,6963			■		С
194	8,50	38,8850			X		СX
194	9,00	41,0614			■		С
194	9,50	43,2254			X		СX
194	10,00	45,3772			■		СX
194	11,00	49,6436			■		С
194	12,00	53,8607			■		С
194	13,00	58,0285			X		С
194	14,00	62,1470			■		С
194	15,00	66,2161			X		С
194	16,00	70,2360			■		С
194	17,00	74,2065			■		С
194	18,00	78,1276			■		С
194	19,00	81,9995			X		СX
194	20,00	85,8220			■		■
194	22,00	93,3191			■		■
194	24,00	100,6189			X		X
194	25,00	104,1948			■		■
194	26,00	107,7214			X		X
194	28,00	114,6267			■		■
194	30,00	121,3346			■		■
194	32,00	127,8452			■		■
194	34,00	134,1586			X		X
194	35,00	137,2413			X		X
194	36,00	140,2746			■		X
194	38,00	146,1934			X		X
194	40,00	151,9149			■		X
194	42,00	157,4390			X		X
194	45,00	165,3554			■		■
194	48,00	172,8278			СX
194	50,00	177,5628			С
200	1,00	4,9076						С
200	1,20	5,8832						С
200	1,50	7,3430						С
200	1,80	8,7982						С
200	2,00	9,7660						С
200	2,20	10,7317						С
200	2,50	12,1766						С
200	2,80	13,6171						С
200	3,00	14,5749				■		С
200	3,20	15,5308				■		С
200	3,50	16,9609				■		С
200	4,00	19,3346				■
200	4,50	21,6960				■		С
200	4,60	22,1667						С
200	5,00	24,0450				■		■
200	5,50	26,3816				■		■
200	6,00	28,7060				■		■
200	6,50	31,0180				■
200	7,00	33,3177				■		■
200	7,50	35,6050				■
200	8,00	37,8801				■		■
200	8,50	40,1428				■
200	9,00	42,3931				■		■
200	9,50	44,6312				■
200	10,00	46,8569				■		■
200	11,00	51,2713				■
200	12,00	55,6363				■		■
200	14,00	64,2186				■		■
200	16,00	72,6035				■		■
200	18,00	80,7911				■		■
200	20,00	88,7814				■		■
200	22,00	96,5744				■		■
200	24,00	104,1702				■		■
200	28,00	118,7698						С
200	30,00	125,7737						С
200	32,00	132,5802						С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 201-210 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
203	6,00	29,1499			■		С
203	6,50	31,4989			X		С
203	7,00	33,8356			■		С
203	7,50	36,1599			X		СX
203	8,00	38,4719			■		С
203	8,50	40,7716			X		СX
203	9,00	43,0590			■		С
203	9,50	45,3340			X		СX
203	10,00	47,5967			■		СX
203	11,00	52,0851			■		С
203	12,00	56,5242			■		С
203	13,00	60,9139			X		С
203	14,00	65,2543			■		С
203	15,00	69,5454			X		С
203	16,00	73,7872			■		С
203	17,00	77,9797			■		С
203	18,00	82,1228			■		С
203	19,00	86,2166			X		СX
203	20,00	90,2611			■		С
203	22,00	98,2021			■		С
203	24,00	105,9458			X		СX
203	25,00	109,7437			■		С
203	26,00	113,4922			X		СX
203	28,00	120,8414			■		С
203	30,00	127,9932			■		С
203	32,00	134,9477			■		С
203	34,00	141,7050			X		СX
203	35,00	145,0096			X		СX
203	36,00	148,2650			■		СX
203	38,00	154,6276			X		СX
203	40,00	160,7930			■		СX
203	42,00	166,7611			X		СX
203	45,00	175,3433			■		С
203	48,00	183,4816			СX		СX
203	50,00	188,6605			С		С
210	1,00	5,1543						С
210	1,20	6,1792						С
210	1,50	7,7129						С
210	1,80	9,2421						С
210	2,00	10,2592						С
210	2,20	11,2743						С
210	2,50	12,7932						С
210	2,80	14,3076						С
210	3,00	15,3148				■		С
210	3,20	16,3200				■		С
210	3,50	17,8241				■		С
210	4,00	20,3211				■
210	4,50	22,8057				■		С
210	4,60	23,3012						С
210	5,00	25,2780				■		■
210	5,50	27,7380				■		■
210	6,00	30,1857				■		■
210	6,50	32,6210				■
210	7,00	35,0440				■		■
210	7,50	37,4547				■
210	8,00	39,8530				■		■
210	8,50	42,2390				■
210	9,00	44,6127				■		■
210	9,50	46,9740				■
210	10,00	49,3230				■		■
210	11,00	53,9840				■
210	12,00	58,5957				■		■
210	14,00	67,6712				■		■
210	16,00	76,5493				■		■
210	18,00	85,2302				■		■
210	20,00	93,7137				■		■
210	22,00	102,0000				■		■
210	24,00	110,0889				■		■
210	28,00	125,6750						С
210	30,00	133,1721						С
210	32,00	140,4719						С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 211-220 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
219	2,50	13,3480	■
219	2,80	14,9291	■
219	3,00	15,9807	■
219	3,20	17,0302	■
219	3,50	18,6009	■
219	3,80	20,1672	■
219	4,00	21,2089	■
219	4,50	23,8045	■
219	5,00	26,3878	■
219	5,50	28,9588	■
219	6,00	31,5174	■		■		С
219	6,50	34,0637			X		С
219	7,00	36,5977	■		■		С
219	7,50	39,1193			X		СX
219	8,00	41,6286	■		■		С
219	8,50	44,1256			X		СX
219	9,00	46,6102	■		■		С
219	9,50	49,0826			X		СX
219	10,00	51,5425			■		СX
219	11,00	56,4255			■		С
219	12,00	61,2592			■		С
219	13,00	66,0435			X		С
219	14,00	70,7785			■		С
219	15,00	75,4642			X		С
219	16,00	80,1006			■		С
219	17,00	84,6876			■		С
219	18,00	89,2253			■		С
219	19,00	93,7137			X		СX
219	20,00	98,1528			■		С
219	22,00	106,8830			■
219	24,00	115,4158			X
219	25,00	119,6083			■
219	26,00	123,7514			X
219	28,00	131,8897			■
219	30,00	139,8307			■
219	32,00	147,5744			■
219	34,00	155,1208			X
219	35,00	158,8201			X
219	36,00	162,4700			■
219	38,00	169,6218			X
219	40,00	176,5764			■
219	42,00	183,3336			X
219	45,00	193,0996			■
219	48,00	202,4216			СX
219	50,00	208,3897			С
220	1,00	5,4009						С
220	1,20	6,4751						С
220	1,50	8,0828						С
220	1,80	9,6861						С
220	2,00	10,7524						С
220	2,20	11,8168						С
220	2,50	13,4097						С
220	2,80	14,9981						С
220	3,00	16,0546				■		С
220	3,20	17,1092				■		С
220	3,50	18,6873				■		С
220	4,00	21,3075				■
220	4,50	23,9155				■		С
220	4,60	24,4356						С
220	5,00	26,5111				■		■
220	5,50	29,0944				■		■
220	6,00	31,6654				■		■
220	6,50	34,2240				■
220	7,00	36,7703				■		■
220	7,50	39,3043				■
220	8,00	41,8259				■		■
220	8,50	44,3352				■
220	9,00	46,8322				■		■
220	9,50	49,3168				■
220	10,00	51,7892				■		■
220	11,00	56,6968				■
220	12,00	61,5551				■		■
220	14,00	71,1238				■		■
220	16,00	80,4951				■		■
220	18,00	89,6692				■		■
220	20,00	98,6460				■		■
220	22,00	107,4255				■		■
220	24,00	116,0077				■		■
220	28,00	132,5802						С
220	30,00	140,5706						С
220	32,00	148,3636						С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 221-250 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
240	1,00	5,8941						С
240	1,20	7,0670						С
240	1,50	8,8227						С
240	1,80	10,5739						С
240	2,00	11,7389						С
240	2,20	12,9019						С
240	2,50	14,6428						С
240	2,80	16,3792						С
240	3,00	17,5343						С
240	3,20	18,6875						С
240	3,50	20,4136						С
240	4,50	26,1350				■		С
240	4,60	26,7045						С
240	5,00	28,9773				■		■
240	5,50	31,8072				■		■
240	6,00	34,6247				■		■
240	6,50	37,4300				■
240	7,00	40,2229				■		■
240	7,50	43,0035				■
240	8,00	45,7717				■		■
240	8,50	48,5277				■
240	9,00	51,2713				■		■
240	9,50	54,0025				■
240	10,00	56,7215				■		■
240	11,00	62,1223				■
240	12,00	67,4739				■		■
240	14,00	78,0290				■		■
240	16,00	88,3868				■		■
240	18,00	98,5474				■		■
240	20,00	108,5106				■		■
240	22,00	118,2766				■		■
240	24,00	127,8452				■		■
240	28,00	146,3907						С
240	30,00	155,3675						С
240	32,00	164,1470						С
244,5	3,00	17,8673	■
244,5	3,20	19,0426	■
244,5	3,50	20,8020	■
244,5	3,80	22,5569	■
244,5	4,00	23,7244	■
244,5	4,50	26,6344	■
244,5	5,00	29,5321	■
244,5	5,50	32,4175	■
244,5	6,00	35,2906	■
244,5	7,00	40,9997	■
244,5	8,00	46,6596	■
244,5	9,00	52,2701	■
245	6,50	38,2315			СX		С
245	7,00	41,0861			■		С
245	7,50	43,9283			X		СX
245	8,00	46,7582			■		С
245	8,50	49,5758			X		СX
245	9,00	52,3810			■		С
245	9,50	55,1739			X		СX
245	10,00	57,9545			■		СX
245	11,00	63,4787			■		С
245	12,00	68,9536			■		С
245	13,00	74,3791			X		С
245	14,00	79,7553			■		С
245	15,00	85,0822			X		С
245	16,00	90,3597			■		С
245	17,00	95,5880			■		С
245	18,00	100,7669			■		С
245	19,00	105,8965			X		СX
245	20,00	110,9768			■		С
245	22,00	120,9893			■
245	24,00	130,8046			X
245	25,00	135,6383			■
245	26,00	140,4226			X
245	28,00	149,8433			■
245	30,00	159,0667			■
245	32,00	168,0928			■
245	34,00	176,9216			X
245	35,00	181,2620			X
245	36,00	185,5531			■
245	38,00	193,9874			X
245	40,00	202,2243			■
245	42,00	210,2640			X
245	45,00	221,9535			■
245	48,00	233,1992			СX
245	50,00	240,4496			С
250	1,50	9,1926						С
250	1,80	11,0178						С
250	2,00	12,2321						С
250	2,20	13,4445						С
250	2,50	15,2593						С
250	2,80	17,0697						С
250	3,00	18,2742						С
250	3,20	19,4767						С
250	3,50	21,2767						С
250	4,50	27,2448				■		С
250	4,60	27,8389						С
250	5,00	30,2103				■		■
250	5,50	33,1636				■		■
250	6,00	36,1044				■		■
250	6,50	39,0330				■
250	7,00	41,9492				■		■
250	7,50	44,8531				■
250	8,00	47,7447				■		■
250	8,50	50,6239				■
250	9,00	53,4908				■		■
250	9,50	56,3454				■
250	10,00	59,1876				■		■
250	11,00	64,8351				■
250	12,00	70,4333				■		■
250	14,00	81,4816				■		■
250	16,00	92,3327				■		■
250	18,00	102,9864				■		■
250	20,00	113,4429				■		■
250	22,00	123,7021				■		■
250	24,00	133,7640				■		■
250	28,00	153,2959						С
250	30,00	162,7659						С
250	32,00	172,0386						С

вернуться наверх

Сортамент трубной продукции и масса 1 м, кг. Диаметр 251-430 мм

Для быстрого перехода к нужному диаметру выберите подходящий диапазон диаметров и нажмите на ссылку:

d, мм

В таблице приняты следующие обозначения:

■ — данное сочетание наружного диаметра и толщины стенки предусмотрено данным стандартом;

X — не применяется при проектировании нового оборудования;

C — данная труба изготавливается по согласованию изготовителя с потребителем.

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 251-300 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
273	1,50	10,0434						С
273	1,80	12,0388						С
273	2,00	13,3665						С
273	2,20	14,6923						С
273	2,50	16,6773						С
273	2,80	18,6579						С
273	3,00	19,9758						С
273	3,20	21,2918						С
273	3,50	23,2620	■					С
273	3,80	25,2277	■
273	4,00	26,5358	■
273	4,50	29,7973	■					С
273	4,60	30,4481						С
273	5,00	33,0464	■					С
273	5,50	36,2832	■					С
273	6,00	39,5077	■					С
273	6,50	42,7199			СX		С
273	7,00	45,9197	■		■		С	С
273	7,50	49,1072			X		СX
273	8,00	52,2824	■		■		С	С
273	8,50	55,4452			X		СX
273	9,00	58,5957	■		■		С	С
273	9,50	61,7339			X		СX
273	10,00	64,8598			■		СX	С
273	11,00	71,0744			■		С
273	12,00	77,2398			■		С	С
273	13,00	83,3559			X		С
273	14,00	89,4226			■		С	С
273	15,00	95,4400			X		С
273	16,00	101,4081			■		С	С
273	17,00	107,3269			■		С
273	18,00	113,1963			■		С	С
273	19,00	119,0164			X		СX
273	20,00	124,7872			■		С	С
273	22,00	136,1808			■			С
273	24,00	147,3771			X			С
273	25,00	152,9013			■
273	26,00	158,3762			X
273	28,00	169,1779			■			С
273	30,00	179,7824			■			С
273	32,00	190,1895			■			С
273	34,00	200,3994			X
273	35,00	205,4303			X
273	36,00	210,4119			■
273	38,00	220,2272			X
273	40,00	229,8452			■
273	42,00	239,2659			X
273	45,00	253,0270			■
273	48,00	266,3442			СX
273	50,00	274,9758			С
273	56,00	299,6866			С
273	60,00	315,1740			С
273	63,00	326,2717			С
273	65,00	333,4235			СX
273	70,00	350,4399			С
273	75,00	366,2233			С
299	7,50	53,9162			СX		СX
299	8,00	57,4120			■		С
299	8,50	60,8954			X		СX
299	9,00	64,3665			■		С
299	9,50	67,8253			X		СX
299	10,00	71,2717			■		СX
299	11,00	78,1276			■		С
299	12,00	84,9342			■		С
299	13,00	91,6915			X		С
299	14,00	98,3994			■		С
299	15,00	105,0580			X		С
299	16,00	111,6673			■		С
299	17,00	118,2272			■		С
299	18,00	124,7379			■		С
299	19,00	131,1992			X		СX
299	20,00	137,6112			■		С
299	22,00	150,2872			■
299	24,00	162,7659			X
299	25,00	168,9313			■
299	26,00	175,0473			X
299	28,00	187,1315			■
299	30,00	199,0183			■
299	32,00	210,7079			■
299	34,00	222,2001			X
299	35,00	227,8723			X
299	36,00	233,4951			■
299	38,00	244,5928			X
299	40,00	255,4932			■
299	42,00	266,1963			X
299	45,00	281,8810			■
299	48,00	297,1218			СX
299	50,00	307,0357			С
299	56,00	335,5937			С
299	60,00	353,6459			С
299	63,00	366,6672			С
299	65,00	375,1015			СX
299	70,00	395,3239			С
299	75,00	414,3132			С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 301-325 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
324	7,50	58,5402			СX
324	8,00	62,3443			■
324	8,50	66,1360			X
324	9,00	69,9154			■
324	9,50	73,6824			X
324	10,00	77,4371			■
324	11,00	84,9096			■
324	12,00	92,3327			■
324	13,00	99,7065			X
324	14,00	107,0309			■
324	15,00	114,3061			X
324	16,00	121,5319			■
324	17,00	128,7084			■
324	18,00	135,8356			■
324	19,00	142,9134			X
324	20,00	149,9419			■
324	22,00	163,8510			■
324	24,00	177,5628			X
324	25,00	184,3447			■
324	26,00	191,0773			X
324	28,00	204,3945			■
324	30,00	217,5145			■
324	32,00	230,4371			■
324	34,00	243,1624			X
324	35,00	249,4511			X
324	36,00	255,6905			■
324	38,00	268,0212			X
324	40,00	280,1547			■
324	42,00	292,0908			X
324	45,00	309,6252			■
324	48,00	326,7156			СX
324	50,00	337,8626			С
324	56,00	370,1198			С
324	60,00	390,6382			С
324	63,00	405,5091			С
324	65,00	415,1764			СX
324	70,00	438,4815			С
324	75,00	460,5536			С
325	1,50	11,9670						С
325	1,80	14,3471						С
325	2,00	15,9313						С
325	2,20	17,5136						С
325	2,50	19,8833						С
325	2,80	22,2486						С
325	3,00	23,8230						С
325	3,20	25,3954						С
325	3,50	27,7504						С
325	4,00	31,6654	■
325	4,50	35,5681	■					С
325	4,60	36,3471						С
325	5,00	39,4584	■					С
325	5,50	43,3364	■					С
325	6,00	47,2021	■					С
325	7,00	54,8965	■					С
325	7,50	58,7252			СX		СX
325	8,00	62,5416	■		■		С	С
325	8,50	66,3456			X		СX
325	9,00	70,1373	■		■		С	С
325	9,50	73,9167			X		СX
325	10,00	77,6837			■		СX	С
325	11,00	85,1808			■		С
325	12,00	92,6286			■		С	С
325	13,00	100,0271			X		С
325	14,00	107,3762			■		С	С
325	15,00	114,6760			X		С
325	16,00	121,9265			■		С	С
325	17,00	129,1276			■		С
325	18,00	136,2795			■		С	С
325	19,00	143,3820			X		СX
325	20,00	150,4352			■		С	С
325	22,00	164,3936			■			С
325	24,00	178,1547			X			С
325	25,00	184,9613			■
325	26,00	191,7185			X
325	28,00	205,0851			■			С
325	30,00	218,2543			■			С
325	32,00	231,2262			■			С
325	34,00	244,0009			X
325	35,00	250,3142			X
325	36,00	256,5783			■
325	38,00	268,9583			СX
325	40,00	281,1411			С
325	42,00	293,1266			СX
325	45,00	310,7349			С
325	48,00	327,8993			СX
325	50,00	339,0957			С
325	56,00	371,5009			С
325	60,00	392,1179			С
325	63,00	407,0628			С
325	65,00	416,7794			СX
325	70,00	440,2078			С
325	75,00	462,4032			С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 326-370 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
351	1,50	12,9288						С
351	1,80	15,5012						С
351	2,00	17,2137						С
351	2,20	18,9243						С
351	2,50	21,4863						С
351	2,80	24,0440						С
351	3,00	25,7466						С
351	3,20	27,4473						С
351	3,50	29,9946						С
351	4,50	38,4534						С
351	4,60	39,2966						С
351	5,00	42,6644						С
351	5,50	46,8630						С
351	6,00	51,0493						С
351	7,00	59,3849						С
351	8,00	67,6712			■			С
351	8,50	71,7958			X
351	9,00	75,9081			■			С
351	9,50	80,0081			X
351	10,00	84,0957			■			С
351	11,00	92,2340			■
351	12,00	100,3230			■			С
351	13,00	108,3626			X
351	14,00	116,3530			■			С
351	15,00	124,2940			X
351	16,00	132,1857			■			С
351	17,00	140,0280			С
351	18,00	147,8210			С			С
351	19,00	155,5648			СX
351	20,00	163,2591			С			С
351	22,00	178,5000			С			С
351	24,00	193,5435			СX			С
351	25,00	200,9912			С
351	26,00	208,3897			СX
351	28,00	223,0386			С			С
351	30,00	237,4903			С			С
351	32,00	251,7446			С			С
351	34,00	265,8017			СX
351	35,00	272,7562			СX
351	36,00	279,6614			С
351	38,00	293,3239			СX
351	40,00	306,7891			С
351	42,00	320,0570			СX
351	45,00	339,5889			С
351	48,00	358,6769			СX
351	50,00	371,1556			С
351	56,00	407,4080			С
351	60,00	430,5898			С
351	63,00	447,4583			С
351	65,00	458,4573			СX
351	70,00	485,0918			С
351	75,00	510,4931			С
355,6	4,00	34,6839	■
355,6	4,50	38,9639	■
355,6	5,00	43,2316	■
355,6	5,50	47,4870	■
355,6	6,00	51,7300	■
355,6	7,00	60,1790	■
355,6	8,00	68,5787	■
355,6	9,00	76,9291	■
355,6	10,00	85,2302	■
356	8,00	68,6576			С
356	9,00	77,0179			■
356	9,50	81,1795			X
356	10,00	85,3288			■
356	11,00	93,5904			■
356	12,00	101,8027			■
356	13,00	109,9656			X
356	14,00	118,0793			■
356	15,00	126,1436			X
356	16,00	134,1586			■
356	17,00	142,1242			С
356	18,00	150,0406			С
356	19,00	157,9076			СX
356	20,00	165,7253			С
356	22,00	181,2127			С
356	24,00	196,5029			СX
356	25,00	204,0739			С
356	26,00	211,5957			СX
356	28,00	226,4912			С
356	30,00	241,1895			С
356	32,00	255,6905			С
356	34,00	269,9941			СX
356	35,00	277,0720			СX
356	36,00	284,1005			С
356	38,00	298,0096			СX
356	40,00	311,7214			С
356	42,00	325,2359			СX
356	45,00	345,1377			С
356	48,00	364,5957			СX
356	50,00	377,3210			С
356	56,00	414,3132			С
356	60,00	437,9883			С
356	63,00	455,2267			С
356	65,00	466,4723			СX
356	70,00	493,7233			С
356	75,00	519,7412			С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 371-400 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
377	1,50	13,8906						С
377	1,80	16,6554						С
377	2,00	18,4961						С
377	2,20	20,3349						С
377	2,50	23,0893						С
377	2,80	25,8393						С
377	3,00	27,6702						С
377	3,20	29,4991						С
377	3,50	32,2387						С
377	4,00	36,7950	■
377	4,50	41,3388	■					С
377	4,60	42,2461						С
377	5,00	45,8704	■					С
377	5,50	50,3896	■					С
377	6,00	54,8965	■					С
377	7,00	63,8733	■					С
377	8,00	72,8008	■					С
377	9,00	81,6789	■		■			С
377	9,50	86,0995			X
377	10,00	90,5077	■		■			С
377	11,00	99,2872			■
377	12,00	108,0174			■			С
377	13,00	116,6982			X
377	14,00	125,3298			■			С
377	15,00	133,9120			X
377	16,00	142,4448			■			С
377	17,00	150,9284			С
377	18,00	159,3626			С			С
377	19,00	167,7475			СX
377	20,00	176,0831			С			С
377	22,00	192,6063			С			С
377	24,00	208,9322			СX			С
377	25,00	217,0212			С
377	26,00	225,0609			СX
377	28,00	240,9922			С			С
377	30,00	256,7262			С			С
377	32,00	272,2630			С			С
377	34,00	287,6024			СX
377	35,00	295,1982			СX
377	36,00	302,7446			С
377	38,00	317,6895			СX
377	40,00	332,4371			С
377	42,00	346,9873			СX
377	45,00	368,4428			С
377	48,00	389,4544			СX
377	50,00	403,2156			С
377	56,00	443,3152			С
377	60,00	469,0618			С
377	63,00	487,8538			С
377	65,00	500,1353			СX
377	70,00	529,9757			С
377	75,00	558,5830			С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 401-430 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
402	1,50	14,8154						С
402	1,80	17,7652						С
402	2,00	19,7292						С
402	2,20	21,6913						С
402	2,50	24,6307						С
402	2,80	27,5656						С
402	3,00	29,5198						С
402	3,20	31,4720						С
402	3,50	34,3966						С
402	4,50	44,1133						С
402	4,60	45,0822						С
402	5,00	48,9531						С
402	5,50	53,7806						С
402	6,00	58,5957						С
402	7,00	68,1891						С
402	8,00	77,7331						С
402	9,00	87,2277			■			С
402	9,50	91,9566			X
402	10,00	96,6731			■			С
402	11,00	106,0691			■
402	12,00	115,4158			■			С
402	13,00	124,7132			X
402	14,00	133,9613			■			С
402	15,00	143,1600			X
402	16,00	152,3094			■			С
402	17,00	161,4095			С
402	18,00	170,4603			С			С
402	19,00	179,4618			СX
402	20,00	188,4139			С			С
402	22,00	206,1702			С			С
402	24,00	223,7291			СX			С
402	25,00	232,4347			С
402	26,00	241,0908			СX
402	28,00	258,2553			С			С
402	30,00	275,2224			С			С
402	32,00	291,9922			С			С
402	34,00	308,5647			СX
402	35,00	316,7770			СX
402	36,00	324,9400			С
402	38,00	341,1179			СX
402	40,00	357,0986			С
402	42,00	372,8819			СX
402	45,00	396,1870			С
402	48,00	419,0482			СX
402	50,00	434,0424			С
402	56,00	477,8413			С
402	60,00	506,0540			С
402	63,00	526,6957			С
402	65,00	540,2102			СX
402	70,00	573,1333			С
402	75,00	604,8233			С
406	9,00	88,1155			■
406	9,50	92,8937			X
406	10,00	97,6595			■
406	11,00	107,1542			■
406	12,00	116,5996			■
406	13,00	125,9956			X
406	14,00	135,3423			■
406	15,00	144,6397			X
406	16,00	153,8878			■
406	17,00	163,0865			С
406	18,00	172,2359			С
406	19,00	181,3360			СX
406	20,00	190,3868			С
406	22,00	208,3404			С
406	24,00	226,0967			СX
406	25,00	234,9008			С
406	26,00	243,6556			СX
406	28,00	261,0173			С
406	30,00	278,1817			С
406	32,00	295,1489			С
406	34,00	311,9187			СX
406	35,00	320,2296			СX
406	36,00	328,4912			С
406	38,00	344,8664			СX
406	40,00	361,0444			С
406	42,00	377,0250			СX
406	45,00	400,6261			С
406	48,00	423,7833			СX
406	50,00	438,9747			С
406	56,00	483,3654			С
406	60,00	511,9728			С
406	63,00	532,9104			С
406	65,00	546,6222			СX
406	70,00	580,0385			С
406	75,00	612,2218			С
406,4	4,00	39,6952	■
406,4	4,50	44,6016	■
406,4	5,00	49,4956	■
406,4	5,50	54,3774	■
406,4	6,00	59,2468	■
406,4	7,00	68,9486	■
406,4	8,00	78,6011	■
406,4	9,00	88,2043	■
406,4	10,00	97,7582	■
406,4	11,00	107,2627	■
406,4	12,00	116,7180	■
426	1,50	15,7032						С
426	1,80	18,8305						С
426	2,00	20,9130						С
426	2,20	22,9934						С
426	2,50	26,1104						С
426	2,80	29,2229						С
426	3,00	31,2954						С
426	3,20	33,3660						С
426	3,50	36,4682						С
426	4,00	41,6286	■
426	4,50	46,7767	■					С
426	4,60	47,8048						С
426	5,00	51,9125	■					С
426	5,50	57,0359	■					С
426	6,00	62,1470	■					С
426	7,00	72,3322	■					С
426	8,00	82,4681	■					С
426	9,00	92,5546	■		■			С
426	9,50	97,5794			X
426	10,00	102,5918	■		■			С
426	11,00	112,5798	■		■
426	12,00	122,5183	■		■			С
426	13,00	132,4076			X
426	14,00	142,2475			■			С
426	15,00	152,0382			X
426	16,00	161,7795			■			С
426	17,00	171,4714			С
426	18,00	181,1141			С			С
426	19,00	190,7074			СX
426	20,00	200,2514			С			С
426	22,00	219,1914			С			С
426	24,00	237,9342			СX			С
426	25,00	247,2316			С
426	26,00	256,4796			СX
426	28,00	274,8278			С			С
426	30,00	292,9786			С			С
426	32,00	310,9322			С			С
426	34,00	328,6885			СX
426	35,00	337,4927			СX
426	36,00	346,2475			С
426	38,00	363,6092			СX
426	40,00	380,7736			С
426	42,00	397,7407			СX
426	45,00	422,8215			С
426	48,00	447,4583			СX
426	50,00	463,6362			С
426	56,00	510,9863			С
426	60,00	541,5666			С
426	63,00	563,9839			С
426	65,00	578,6822			СX
426	70,00	614,5646			С
426	75,00	649,2140			С

вернуться наверх

Сортамент трубной продукции и масса 1 м, кг. Диаметр 450-1420 мм

Для быстрого перехода к нужному диаметру выберите подходящий диапазон диаметров и нажмите на ссылку:

d, мм

В таблице приняты следующие обозначения:

■ — данное сочетание наружного диаметра и толщины стенки предусмотрено данным стандартом;

X — не применяется при проектировании нового оборудования;

C — данная труба изготавливается по согласованию изготовителя с потребителем.

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 450-480 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
450	1,50	16,5910						С
450	1,80	19,8959						С
450	2,00	22,0967						С
450	2,20	24,2955						С
450	2,50	27,5901						С
450	2,80	30,8801						С
450	3,00	33,0711						С
450	3,20	35,2600						С
450	3,50	38,5398						С
450	4,50	49,4401						С
450	4,60	50,5275						С
450	5,00	54,8718						С
450	5,50	60,2912						С
450	6,00	65,6982						С
450	7,00	76,4753						С
450	8,00	87,2031						С
450	9,00	97,8815			С			С
450	9,50	103,2022			СX
450	10,00	108,5106			С			С
450	11,00	119,0904			С
450	12,00	129,6209			С			С
450	13,00	140,1020			СX
450	14,00	150,5338			С			С
450	15,00	160,9163			СX
450	16,00	171,2495			С			С
450	17,00	181,5333			С
450	18,00	191,7678			С			С
450	19,00	201,9530			СX
450	20,00	212,0889			С			С
450	22,00	232,2127			С			С
450	24,00	252,1392			СX			С
450	25,00	262,0285			С
450	26,00	271,8684			СX
450	28,00	291,4003			С			С
450	30,00	310,7349			С			С
450	32,00	329,8723			С			С
450	34,00	348,8123			СX
450	35,00	358,2083			СX
450	36,00	367,5550			С
450	38,00	386,1005			СX
450	40,00	404,4486			С
450	42,00	422,5995			СX
450	45,00	449,4559			С
450	48,00	475,8683			СX
450	50,00	493,2300			С
450	56,00	544,1314			С
450	60,00	577,0792			С
450	63,00	601,2721			С
450	65,00	617,1541			СX
450	70,00	655,9960			С
450	75,00	693,6048			С
457	9,00	99,4352			С
457	9,50	104,8422			СX
457	10,00	110,2369			С
457	11,00	120,9893			С
457	12,00	131,6924			С
457	13,00	142,3462			СX
457	14,00	152,9506			С
457	15,00	163,5058			СX
457	16,00	174,0116			С
457	17,00	184,4680			С
457	18,00	194,8752			С
457	20,00	215,5415			С
457	22,00	236,0106			С
457	24,00	256,2823			СX
457	25,00	266,3442			С
457	26,00	276,3568			СX
457	28,00	296,2340			С
457	30,00	315,9138			С
457	32,00	335,3964			С
457	34,00	354,6817			СX
457	35,00	364,2504			СX
457	36,00	373,7697			С
457	38,00	392,6604			СX
457	40,00	411,3539			С
457	42,00	429,8500			СX
457	45,00	457,2243			С
457	48,00	484,1546			СX
457	50,00	501,8616			С
457	56,00	553,7987			С
457	60,00	587,4370			С
457	63,00	612,1478			С
457	65,00	628,3751			СX
457	70,00	668,0801			С
457	75,00	706,5520			С
465	9,00	101,2108			СX
465	9,50	106,7165			СX
465	10,00	112,2098			СX
465	11,00	123,1595			СX
465	12,00	134,0599			СX
465	13,00	144,9110			СX
465	14,00	155,7127			СX
465	15,00	166,4651			СX
465	20,00	219,4874			СX
465	22,00	240,3510			СX
465	24,00	261,0173			СX
465	25,00	271,2765			СX
465	26,00	281,4864			СX
465	28,00	301,7581			СX
465	30,00	321,8326			СX
465	32,00	341,7098			СX
465	34,00	361,3897			СX
465	35,00	371,1556			СX
465	36,00	380,8722			СX
465	38,00	400,1575			СX
465	40,00	419,2455			СX
465	42,00	438,1363			СX
465	45,00	466,1024			СX
465	48,00	493,6246			СX
465	50,00	511,7262			СX
465	56,00	564,8470			СX
465	60,00	599,2745			СX
465	63,00	624,5772			СX
465	65,00	641,1991			СX
465	70,00	681,8905			СX
465	75,00	721,3489			СX
478	5,00	58,3245	X
478	5,50	64,0891	X
478	6,00	69,8414	X
478	7,00	81,3090	X
478	8,00	92,7272	X
478	9,00	104,0962	X
478	10,00	115,4158	X
478	11,00	126,6861	X
478	12,00	137,9071	X
480	1,50	17,7008						С
480	1,80	21,2276						С
480	2,00	23,5764						С
480	2,20	25,9232						С
480	2,50	29,4397						С
480	2,80	32,9517						С
480	3,00	35,2906						С
480	3,20	37,6275						С
480	3,50	41,1292						С
480	4,50	52,7694						С
480	4,60	53,9308						С
480	5,00	58,5711						С
480	5,50	64,3604						С
480	6,00	70,1373						С
480	7,00	81,6542						С
480	8,00	93,1218						С
480	9,00	104,5401			С			С
480	9,50	110,2308			СX
480	10,00	115,9091			С			С
480	11,00	127,2287			С
480	12,00	138,4990			С			С
480	13,00	149,7200			СX
480	14,00	160,8916			С			С
480	15,00	172,0140			СX
480	16,00	183,0870						С
480	18,00	205,0851						С
480	20,00	226,8858						С
480	22,00	248,4893						С
480	24,00	269,8955						С
480	25,00	280,5246			С
480	26,00	291,1044			СX
480	28,00	312,1160			С			С
480	30,00	332,9303			С			С
480	32,00	353,5473			С			С
480	34,00	373,9670			СX
480	35,00	384,1029			СX
480	36,00	394,1895			С
480	38,00	414,2146			СX
480	40,00	434,0424			С
480	42,00	453,6730			СX
480	45,00	482,7489			С
480	48,00	511,3809			СX
480	50,00	530,2223			С
480	56,00	585,5627			С
480	60,00	621,4699			С
480	63,00	647,8823			С
480	65,00	665,2440			СX
480	70,00	707,7851			С
480	75,00	749,0931			С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 481-530 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
500	1,50	18,4406						С
500	1,80	22,1154						С
500	2,00	24,5629						С
500	2,20	27,0083						С
500	2,50	30,6727						С
500	2,80	34,3328						С
500	3,00	36,7703						С
500	3,20	39,2059						С
500	3,50	42,8555						С
500	4,50	54,9890						С
500	4,60	56,1996						С
500	5,00	61,0372						С
500	5,50	67,0731						С
500	6,00	73,0967						С
500	7,00	85,1068						С
500	8,00	97,0677						С
500	9,00	108,9792			С			С
500	9,50	114,9164			СX
500	10,00	120,8414			С			С
500	11,00	132,6542			С
500	12,00	144,4178			С			С
500	13,00	156,1320			СX
500	14,00	167,7969			С			С
500	15,00	179,4124			СX
500	16,00	190,9787						С
500	18,00	213,9632						С
500	20,00	236,7504						С
500	22,00	259,3404						С
500	24,00	281,7330						С
500	25,00	292,8553			С
500	26,00	303,9284			СX
500	28,00	325,9264			С			С
500	30,00	347,7272			С			С
500	32,00	369,3307			С			С
500	34,00	390,7368			СX
500	35,00	401,3660			СX
500	36,00	411,9457			С
500	38,00	432,9573			СX
500	40,00	453,7716			С
500	42,00	474,3887			СX
500	45,00	504,9443			С
500	48,00	535,0560			СX
500	50,00	554,8838			С
500	56,00	613,1836			С
500	60,00	651,0637			С
500	63,00	678,9558			С
500	65,00	697,3040			СX
500	70,00	742,3112			С
500	75,00	786,0854			С
508	9,00	110,7548			С
508	9,50	116,7907			СX
508	10,00	122,8143			С
508	11,00	134,8244			С
508	12,00	146,7853			С
508	13,00	158,6968			СX
508	14,00	170,5590			С
508	15,00	182,3718			СX
508	16,00	194,1353			С
508	17,00	205,8496			С
508	18,00	217,5145			С
508	20,00	240,6963			С
508	22,00	263,6808			С
508	24,00	286,4680			СX
508	25,00	297,7876			С
508	26,00	309,0579			СX
508	28,00	331,4506			С
508	30,00	353,6459			С
508	32,00	375,6440			С
508	34,00	397,4448			СX
508	35,00	408,2712			СX
508	36,00	419,0482			С
508	38,00	440,4544			СX
508	40,00	461,6633			С
508	42,00	482,6749			СX
508	45,00	513,8224			С
508	48,00	544,5260			СX
508	50,00	564,7484			С
508	56,00	624,2319			С
508	60,00	662,9012			С
508	63,00	691,3852			С
508	65,00	710,1280			СX
508	70,00	756,1217			С
508	75,00	800,8823			С
530	2,00	26,0425						С
530	2,20	28,6360						С
530	2,50	32,5224						С
530	2,80	36,4043						С
530	3,00	38,9898						С
530	3,20	41,5734						С
530	3,50	45,4450						С
530	4,50	58,3183						С
530	4,60	59,6029						С
530	5,00	64,7364	■					С
530	5,50	71,1423	■					С
530	6,00	77,5358	■					С
530	7,00	90,2858	■					С
530	8,00	102,9864	■					С
530	9,00	115,6378	■		С			С
530	9,50	121,9450			СX
530	10,00	128,2398	■		С			С
530	11,00	140,7925	■		С
530	12,00	153,2959	■		С			С
530	13,00	165,7500	■		СX
530	14,00	178,1547	■		С			С
530	15,00	190,5101			СX
530	16,00	202,8162	■					С
530	17,00	215,0730	X
530	17,50	221,1828	■
530	18,00	227,2804	■					С
530	19,00	239,4385	■
530	20,00	251,5473	■					С
530	21,00	263,6068	■
530	22,00	275,6170	■					С
530	23,00	287,5778	■
530	24,00	299,4893	■					С
530	25,00	311,3515			С
530	26,00	323,1643			СX
530	28,00	346,6421			С			С
530	30,00	369,9225			С			С
530	32,00	393,0057			С			С
530	34,00	415,8916			СX
530	35,00	427,2605			СX
530	36,00	438,5802			С
530	38,00	461,0714			СX
530	40,00	483,3654			С
530	42,00	505,4622			СX
530	45,00	538,2373			С
530	48,00	570,5685			СX
530	50,00	591,8761			С
530	56,00	654,6149			С
530	60,00	695,4544			С
530	63,00	725,5661			С
530	65,00	745,3939			СX
530	70,00	794,1004			С
530	75,00	841,5738			С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 531-630 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
560	2,00	27,5222						С
560	2,20	30,2636						С
560	2,50	34,3720						С
560	2,80	38,4759						С
560	3,00	41,2094						С
560	3,20	43,9409						С
560	3,50	48,0344						С
560	4,50	61,6476						С
560	4,60	63,0062						С
560	5,00	68,4357						С
560	5,50	75,2114						С
560	6,00	81,9748						С
560	7,00	95,4647						С
560	8,00	108,9052						С
560	9,00	122,2964						С
560	10,00	135,6383						С
560	12,00	162,1740						С
560	14,00	188,5125						С
560	16,00	214,6537						С
560	18,00	240,5976						С
560	20,00	266,3442						С
560	22,00	291,8935						С
560	24,00	317,2456						С
560	28,00	367,3577						С
560	30,00	392,1179						С
560	32,00	416,6807						С
600	2,00	29,4952						С
600	2,20	32,4338						С
600	2,50	36,8381						С
600	2,80	41,2380						С
600	3,00	44,1688						С
600	3,20	47,0976						С
600	3,50	51,4871						С
600	4,50	66,0867						С
600	4,60	67,5439						С
600	5,00	73,3680						С
600	5,50	80,6369						С
600	6,00	87,8936						С
600	7,00	102,3699						С
600	8,00	116,7969						С
600	9,00	131,1745						С
600	10,00	145,5029						С
600	12,00	174,0116						С
600	14,00	202,3230						С
600	16,00	230,4371						С
600	18,00	258,3539						С
600	20,00	286,0734						С
600	22,00	313,5957						С
600	24,00	340,9206						С
600	28,00	394,9786						С
600	30,00	421,7117						С
600	32,00	448,2475						С
630	2,80	43,3095						С
630	3,00	46,3883						С
630	3,20	49,4651						С
630	3,50	54,0765						С
630	4,50	69,4160						С
630	4,60	70,9472						С
630	5,00	77,0672						С
630	5,50	84,7061						С
630	6,00	92,3327						С
630	7,00	107,5488	■					С
630	8,00	122,7156	■					С
630	9,00	137,8331	■					С
630	10,00	152,9013	■					С
630	11,00	167,9202	■
630	12,00	182,8897	■					С
630	13,00	197,8099	■
630	14,00	212,6808	■					С
630	16,00	242,2746	■					С
630	17,00	256,9975	X
630	17,50	264,3405	■
630	18,00	271,6711	■					С
630	19,00	286,2954	■
630	20,00	300,8703	■					С
630	22,00	329,8723						С
630	24,00	358,6769						С
630	28,00	415,6943						С
630	30,00	443,9070						С
630	32,00	471,9225						С

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр 631-820 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
710	1,80	31,4375						■
710	2,80	48,8337						С
710	3,00	52,3070						С
710	3,20	55,7784						С
710	3,50	60,9817						С
710	4,50	78,2941						С
710	4,60	80,0226						С
710	5,00	86,9318						С
710	5,50	95,5572						С
710	6,00	104,1702						С
710	7,00	121,3593						С
710	8,00	138,4990						С
710	9,00	155,5894						С
710	10,00	172,6305						С
710	12,00	206,5647						С
710	14,00	240,3017						С
710	16,00	273,8413						С
710	18,00	307,1837						С
710	20,00	340,3287						С
710	22,00	373,2765						С
710	24,00	406,0270						С
710	28,00	470,9360						С
710	30,00	503,0946						С
710	32,00	535,0560						С
720	7,00	123,0856	■
720	8,00	140,4719	■
720	9,00	157,8090	■
720	10,00	175,0967	■
720	11,00	192,3351	■
720	12,00	209,5241	■
720	14,00	243,7543	■
720	16,00	277,7872	■
720	17,00	294,7296	X
720	17,50	303,1823	■
720	18,00	311,6227	■
720	19,00	328,4665	■
720	20,00	345,2610	■
720	21,00	362,0062	■
720	22,00	378,7020	■
720	23,00	395,3485	■
720	24,00	411,9457	■
720	25,00	428,4936	■
720	26,00	444,9921	■
720	27,00	461,4414	■
720	28,00	477,8413	■
720	29,00	494,1918	■
720	30,00	510,4931	■
820	7,00	140,3486	■
820	8,00	160,2011	■
820	9,00	180,0043	■
820	10,00	199,7582	■
820	11,00	219,4627	■
820	12,00	239,1179	■
820	13,00	258,7238	■
820	14,00	278,2804	■
820	16,00	317,2456	■
820	17,00	336,6542	X
820	17,50	346,3400	■
820	18,00	356,0134	■
820	19,00	375,3234	■
820	20,00	394,5840	■
820	21,00	413,7953	■
820	22,00	432,9573	■
820	23,00	452,0700	■
820	24,00	471,1333	■
820	25,00	490,1474	■
820	26,00	509,1121	■
820	27,00	528,0274	■
820	28,00	546,8935	■
820	29,00	565,7102	■
820	30,00	584,4776	■

вернуться наверх

Продолжение таблицы. Сортамент трубной продукции и масса 1 м, кг (диаметр свыше 820 мм)

Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	ГОСТ
Наружныйдиаметр, мм	Толщина, мм	Масса 1 м, кг	10704–91	10707–91	8732–78	8734–75	9567–75/1	9567–75/2
920	7,00	157,6117	■
920	8,00	179,9303	■
920	9,00	202,1997	■
920	10,00	224,4197	■
920	11,00	246,5904	■
920	12,00	268,7117	■
920	13,00	290,7838	■
920	14,00	312,8065	■
920	16,00	356,7040	■
920	17,00	378,5787	X
920	17,50	389,4976	■
920	18,00	400,4042	■
920	19,00	422,1803	■
920	20,00	443,9070	■
1020	8,00	199,6595	■
1020	9,00	224,3950	■
1020	10,00	249,0812	■
1020	11,00	273,7180	■
1020	12,00	298,3055	■
1020	13,00	322,8437	■
1020	14,00	347,3326	■
1020	16,00	396,1624	■
1020	17,00	420,5033	X
1020	17,50	432,6552	■
1020	18,00	444,7949	■
1020	19,00	469,0371	■
1020	20,00	493,2300	■
1020	21,00	517,3737	■
1020	22,00	541,4679	■
1020	23,00	565,5129	■
1020	24,00	589,5086	■
1020	25,00	613,4549	■
1020	26,00	637,3519	■
1020	27,00	661,1995	■
1020	28,00	684,9979	■
1020	29,00	708,7469	■
1020	30,00	732,4466	■
1020	31,00	756,0970	■
1020	32,00	779,6981	■
1120	8,00	219,3887	■
1120	9,00	246,5904	■
1120	11,00	300,8457	■
1120	12,00	327,8993	■
1120	13,00	354,9037	■
1120	14,00	381,8587	■
1120	16,00	435,6208	■
1120	17,00	462,4278	X
1120	17,50	475,8129	■
1120	18,00	489,1856	■
1120	19,00	515,8940	■
1120	20,00	542,5531	■
1220	9,00	268,7857	■
1220	10,00	298,4042	■
1220	11,00	327,9733	■
1220	12,00	357,4931	■
1220	13,00	386,9636	■
1220	14,00	416,3848	■
1220	16,00	475,0792	■
1220	17,00	504,3524	X
1220	17,50	518,9705	■
1220	18,00	533,5763	■
1220	19,00	562,7508	■
1220	20,00	591,8761	■
1420	10,00	347,7272	■
1420	11,00	382,2286	■
1420	12,00	416,6807	■
1420	13,00	451,0835	■
1420	14,00	485,4370	■
1420	16,00	553,9960	■
1420	17,00	588,2015	X
1420	17,50	605,2857	■
1420	18,00	622,3577	■
1420	19,00	656,4645	■
1420	20,00	690,5221	■

вернуться наверх

Выручка Ferrexpo в первом полугодии снизилась в 2,3 раза - до $196 млн

Китай в августе сократил выплавку стали на 3,7% – до 74,6 млн тонн

Азербайджан планирует удвоить производство алюминия до 100 тыс. тонн в год

Ингулецкий ГОК улучшил условия труда для более 200 сотрудников

ЦГОК инвестировал 23,8 млн грн в природоохранные проекты за полгода

Фьючерсы на медь с начала года подорожали на 16%

Производство стали на «Запорожстали» в январе-августе снизилось на 20%

Производство кокса на Запорожкоксе в августе упало более чем в два раза за год

Chalco увеличила чистую прибыль в первом полугодии в 1,7 раза

Мировое производство первичного алюминия в июле сократилось на 1,7%

Цены на медь продолжили рост после рекордной сессии

Китай увеличил производство алюминия в июле на 3,8%

Экспортные заказы Baosteel за полугодие выросли почти на 25%

Китайский экспорт сдерживает удорожание алюминия на фоне геополитических рисков

SQM увеличила чистую прибыль во втором квартале в 7,5 раза

Цена меди с начала года выросла примерно на 16%

Выпуск кокса на «Запорожкоксе» в июле упал почти на 20%

Метинвест сократил выпуск окатков на 17% в первом полугодии

ArcelorMittal нарастила квартальную EBITDA до $2,06 млрд

ЗЗФ снизил чистую прибыль до 104 млн грн

Виготовлення металевих виливків, деталей, запчастин - лиття металу за газифікованими моделями - Lost Foam Casting - набирає популярності

Машинобудівні, декоративні виливки, лиття металу з використанням 3D-принтера та 3D-фрезера

ЛОКАЛЬНЕ ЛЕГУВАННЯ ЛИТИХ ДЕТАЛЕЙ ПРИ ЛИТТІ ЗА МОДЕЛЯМИ, ЩО ГАЗИФІКУЮТЬСЯ

З досвіду лиття запчастин для залізничних вагонів: постачання виливків візка

Виробництво ливарної продукції за моделями, що газифікуються, як приклад до відновлення машинобудування

Спортивное оборудование для олимпийских рекордов будет выпускаться на станках S.Gothard

БРС для больших трубопроводов

Сварочные костюмы различных категорий защиты

Калькулятор солнечной электростанции от компании «Leader NRG Ukraine»

Сварная двутавровая балка от компании САВВАТС

Чековый принтер с гарантией фирменной оригинальности

Переваги виготовлення патрубків системи охолодження

Креативний маркетинг: замовлення пакетів з логотипом для підвищення уваги до бренду

В яких приміщеннях встановлюються саме металеві протипожежні двері

Современные станки для любых задач по металлообработке

ВПФ «ЛИТМАШ»: Качественный цветной прокат из медных, алюминиевых, латунных и нержавеющих сплавов

Запірна фурнітура для фургона від компанії Комтранс Україна

Вітрини від компанії «Технохолод»

Окрасочные камеры WDK-210 и посты WDK-410 в наличии на складе компании!

Заказ складского оборудования от компании «Фортис Строй»

Калькулятор металлопроката

Справочник по стальному прокату

Оглавление

Сортовой прокат

Листовой прокат

Трубы

Метизы

Проволока

Сетка

Электроды

Трубы

Расчетные формулы

Бесшовные круглые трубы

Содержание

Общая информация

Условные обозначения

Горячедеформированные бесшовные стальные трубы общего применения

Горяче– и холоднодеформированные трубы повышенной точности или специализированного применения

Холоднодеформированные и теплодеформированные бесшовные стальные трубы общего применения

Трубы профильные

Содержание

Общая информация

Условные обозначения

Квадратные стальные трубы по ГОСТ 8639–82

Овальные стальные трубы по ГОСТ 8642–68

Плоскоовальные стальные трубы по ГОСТ 8644–68

Прямоугольные стальные трубы по ГОСТ 8645–68

Трубы сварные

Содержание

Общая информация

Условные обозначения

Трубы стальные электросварные прямошовные

Трубы стальные электросварные холоднодеформированные

Трубы стальные электросварные со спиральным швом

Трубы сварные специализированного применения

Содержание

ГОСТ 3262–75

ГОСТ 5005–82

ГОСТ 20295–85

ГОСТ 11249–80
